Imagine o impacto logístico e financeiro de uma ferrovia paralisada por uma simples falha de sinalização. No “sistema nervoso” da via permanente, os conectores de trilho ferroviário são os elementos vitais que garantem a segurança absoluta da operação e o retorno eficiente da corrente de tração. Se você atua na engenharia ou manutenção, sabe que a integridade desse circuito é inegociável; negligenciar a qualidade dessa conexão não resulta apenas em prejuízo operacional, mas em riscos inaceitáveis à vida e ao patrimônio.
Infelizmente, desafios como corrosão acelerada, fixações obsoletas e, principalmente, o roubo predatório de cabos de cobre continuam sendo gargalos caros para muitas concessionárias. Neste artigo técnico, vamos direto à solução desses problemas: você entenderá as melhores práticas de bondeamento, conhecerá materiais modernos resistentes ao vandalismo e descobrirá como escolher a especificação ideal para blindar sua via contra paradas não planejadas.
| Tópico | |
|---|---|
| 1 | O que são Conectores de Trilho Ferroviário? |
| 2 | A Importância Crítica do Bondeamento na Via Permanente |
| 3 | Principais Tipos de Conectores de Trilho Ferroviário e Suas Aplicações |
| 4 | Solda Exotérmica vs. Conexão Mecânica: Uma Análise Comparativa |
| 5 | Materiais, Durabilidade e Segurança Patrimonial dos Conectores de Trilho Ferroviário |
| 6 | Normas Técnicas e Padrões de Qualidade |
| 7 | Problemas Comuns nos Conectores de Trilho Ferroviário e Como Evitá-los Definitivamente |
| 8 | Por que a Hitel é a Parceira Ideal em Conectores de Trilho Ferroviário |
| 9 | Perguntas Frequentes (FAQ) |
| 10 | Conclusão |
O que são Conectores de Trilho Ferroviário?
Para iniciar nossa análise com a precisão técnica que o tema exige, precisamos definir claramente o objeto de estudo deste guia, indo além do óbvio. Embora pareça um componente simples à primeira vista, a função deste dispositivo é complexa e vital dentro da eletrotécnica ferroviária moderna. O trilho de aço, por si só, não é um condutor elétrico perfeito, e as juntas de dilatação criam descontinuidades que precisam ser superadas.
Os conectores de trilho ferroviário são dispositivos condutores de alta performance, geralmente fabricados em cordoalhas metálicas flexíveis de cobre ou ligas bimetálicas, projetados para garantir a continuidade elétrica absoluta entre as seções de trilhos (juntas). Sua função primordial é assegurar o retorno eficiente da corrente de tração para as subestações e permitir o funcionamento ininterrupto dos sistemas de sinalização e detecção de trens (circuitos de via), superando a resistência elétrica natural das junções mecânicas.
Sem a presença desses conectores, ou “bonds”, a resistência elétrica nas juntas dos trilhos seria excessivamente alta e instável. Isso interromperia o fluxo de corrente necessário tanto para a propulsão das locomotivas elétricas quanto para que o Centro de Controle Operacional (CCO) monitore a posição exata de cada composição na malha.
A Anatomia Detalhada de um Conector
Para compreender sua durabilidade, é preciso analisar sua composição estrutural:
- Condutor Central: Geralmente uma cordoalha flexível que precisa ter a capacidade de absorver as vibrações intensas e contínuas geradas pela passagem das rodas de aço sobre o trilho, sem sofrer fadiga mecânica prematura.
- Terminais de Fixação: As extremidades são projetadas para serem fixadas através de brasagem de baixa temperatura (Pinbrazing) ou por expansão mecânica controlada (Safeplug), garantindo uma fusão molecular ou contato de alta pressão sem comprometer a estrutura do aço do trilho com calor excessivo.
Nota do Especialista: É crucial não confundir conectores de continuidade elétrica de via com simples cabos de aterramento predial. Embora os princípios físicos de condutividade sejam similares, as exigências de carga de corrente (amperagem), resistência à tração mecânica e exposição a intempéries na via permanente são exponencialmente superiores.
A Importância Crítica do Bondeamento na Via Permanente
O termo técnico “bondeamento” (derivado do inglês bonding) refere-se ao processo de interconectar eletricamente as estruturas metálicas de uma instalação. No contexto ferroviário específico, falar em conectores e bondeamento de trilho ferroviário é falar diretamente sobre a segurança operacional e a viabilidade econômica da ferrovia.
Existem três pilares fundamentais de engenharia que justificam, sem sombra de dúvidas, o investimento em conectores de alta qualidade e tecnologia superior:
1. Retorno Eficiente de Corrente de Tração
Em ferrovias eletrificadas (como metrôs, trens urbanos e algumas linhas de carga), a corrente elétrica sai da subestação retificadora, percorre a rede aérea (catenária) ou o terceiro trilho, alimenta os motores da locomotiva e precisa, obrigatoriamente, retornar à subestação de origem. O caminho de retorno projetado é o próprio trilho de rolamento. Se a conexão elétrica entre as barras de trilho for falha ou inexistente, a corrente encontrará caminhos alternativos pela terra. Isso gera as temidas “correntes de fuga” (stray currents), que causam corrosão eletrolítica devastadora em tubulações de água, gás e nas armaduras de concreto armado de viadutos e túneis próximos à via.
2. Confiabilidade nos Sistemas de Sinalização (Circuito de Via)
Os sistemas modernos de segurança e sinalização (como ATC, ATO ou CBTC) baseiam-se na detecção da presença do trem através do fechamento de um curto-circuito controlado entre os dois trilhos, realizado pelos eixos da própria composição. Conectores defeituosos aumentam a impedância da linha, podendo gerar duas falhas gravíssimas: o “falso livre” (o sistema indica que a via está vazia quando há um trem, risco de colisão) ou o “falso ocupado” (o sistema para os trens desnecessariamente, gerando atrasos em cascata).
3. Proteção Contra Descargas Atmosféricas e Surtos
Uma via férrea é, essencialmente, uma enorme antena exposta ao tempo. Um sistema de trilhos bem bondeado atua como um excelente dissipador de energia para descargas atmosféricas (raios) e surtos de tensão. Os conectores garantem que essa energia excessiva seja distribuída e aterrada de forma eficiente, protegendo os equipamentos eletrônicos sensíveis (relés, PLCs, equipamentos de via) instalados ao longo dos quilômetros da ferrovia.
Segundo dados e relatórios da ANTT (Agência Nacional de Transportes Terrestres), a manutenção preventiva rigorosa da infraestrutura, incluindo a via permanente e seus componentes elétricos, é apontada consistentemente como o principal fator para a redução estatística de acidentes e incidentes ferroviários no Brasil.
Principais Tipos de Conectores de Trilho Ferroviário e Suas Aplicações
A especificação técnica do conector não é universal; ela depende intrinsecamente do tipo de perfil de trilho (TR-37, TR-45, TR-57, TR-68, UIC-60), do volume de tráfego (MDT – Milhões de Toneladas Brutas) e do método de instalação preferencial da concessionária. Na Hitel, nossa expertise nos permite trabalhar com diversas configurações para atender a essas demandas específicas com precisão.
Conectores de Alma (Web Bonds)
Estes modelos são projetados para serem instalados na “alma” do trilho, que é a parte lateral vertical mais fina entre o boleto e o patim.
- Vantagem Estratégica: Ao serem posicionados na alma, ficam fisicamente mais protegidos contra danos mecânicos acidentais causados pelas pesadas máquinas de manutenção de via, como as socadoras e desguarnecedoras de lastro.
- Indicação de Uso: São a escolha ideal para ferrovias de carga pesada (Heavy Haul) e linhas principais onde a manutenção mecanizada é frequente e agressiva.
Conectores de Boleto (Head Bonds)
Como o nome sugere, estes conectores são soldados diretamente na lateral do boleto (cabeça) do trilho.
- Vantagem Operacional: Permitem uma inspeção visual extremamente rápida e fácil por parte das equipes de ronda, além de uma instalação mais ágil em campo.
- Ponto de Atenção: Devido à sua posição exposta, sofrem maior risco de desgaste mecânico por detritos ou ferramentas.
- Indicação de Uso: Frequentemente utilizados em áreas de pátio, desvios ou locais onde a inspeção visual frequente é mandatória e a velocidade dos trens é menor.
Conectores Transversais (Cross Bonds)
Diferente dos anteriores que ligam trilho a trilho na mesma linha (longitudinalmente), estes cabos longos conectam os dois trilhos de uma mesma via ou até mesmo trilhos de vias adjacentes.
- Função Técnica: Servem para equalizar o potencial elétrico entre os trilhos, garantindo múltiplos caminhos paralelos para o retorno da corrente e reduzindo a resistência total do circuito, o que é vital em sistemas de tração elétrica potentes.
Da Solda Exotérmica à Inovação: Pinbrazing e Safeplug
A metodologia de fixação do conector ao trilho é o fator determinante para a vida útil da via e a segurança da operação. Embora métodos tradicionais tenham sido usados por décadas, a tecnologia ferroviária evoluiu para eliminar riscos metalúrgicos e falhas de contato.
Os Riscos da Solda Exotérmica Tradicional Por muito tempo, a solda exotérmica foi a norma, mas seu uso vem sendo desestimulado em ferrovias de alta performance devido à sua agressividade térmica. O processo gera calor extremo (acima de 2.000°C) que altera a estrutura molecular do aço do trilho, criando zonas frágeis (formação de martensita) propensas a trincas e quebras. Além disso, exige moldes complexos, oferece riscos de acidentes com fogo aos operadores e é inviável em dias de chuva ou umidade.

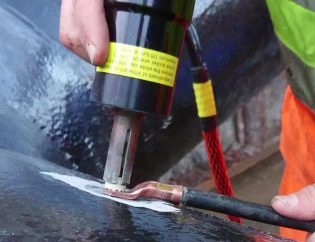

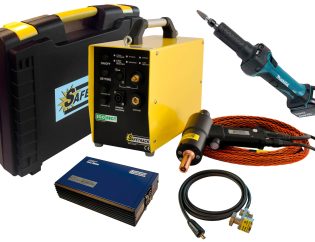

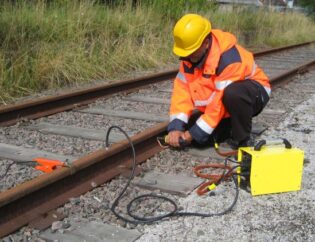

A Revolução do Pinbrazing (Brasagem por Pinos) O Pinbrazing é a tecnologia definitiva que substitui a solda exotérmica com superioridade técnica. Diferente da fusão agressiva, o Pinbrazing utiliza um arco elétrico de baixa temperatura (apenas 650°C) e curta duração para fixar os terminais.
- Vantagem Metalúrgica: Não altera a estrutura do aço e não danifica o trilho, preservando a integridade da via.
- Vantagem Operacional: É um processo rápido, seguro para o operador (sem metal líquido ou explosões) e pode ser aplicado em qualquer condição climática, garantindo condutividade elétrica perfeita e resistência mecânica superior.
Conexão Mecânica Avançada: A Tecnologia Safeplug Para situações onde a soldagem não é aplicável, a antiga conexão por pino e bucha foi superada pela tecnologia Safeplug.
- O Diferencial Safeplug: Enquanto conexões mecânicas comuns afrouxam com a vibração, o Safeplug utiliza um sistema de expansão controlada que garante uma fixação permanente no furo da alma do trilho. Ele oferece uma superfície de contato elétrico maximizada e blindada contra oxidação, eliminando a necessidade de reapertos constantes e garantindo a continuidade do sinal mesmo sob tráfego intenso.

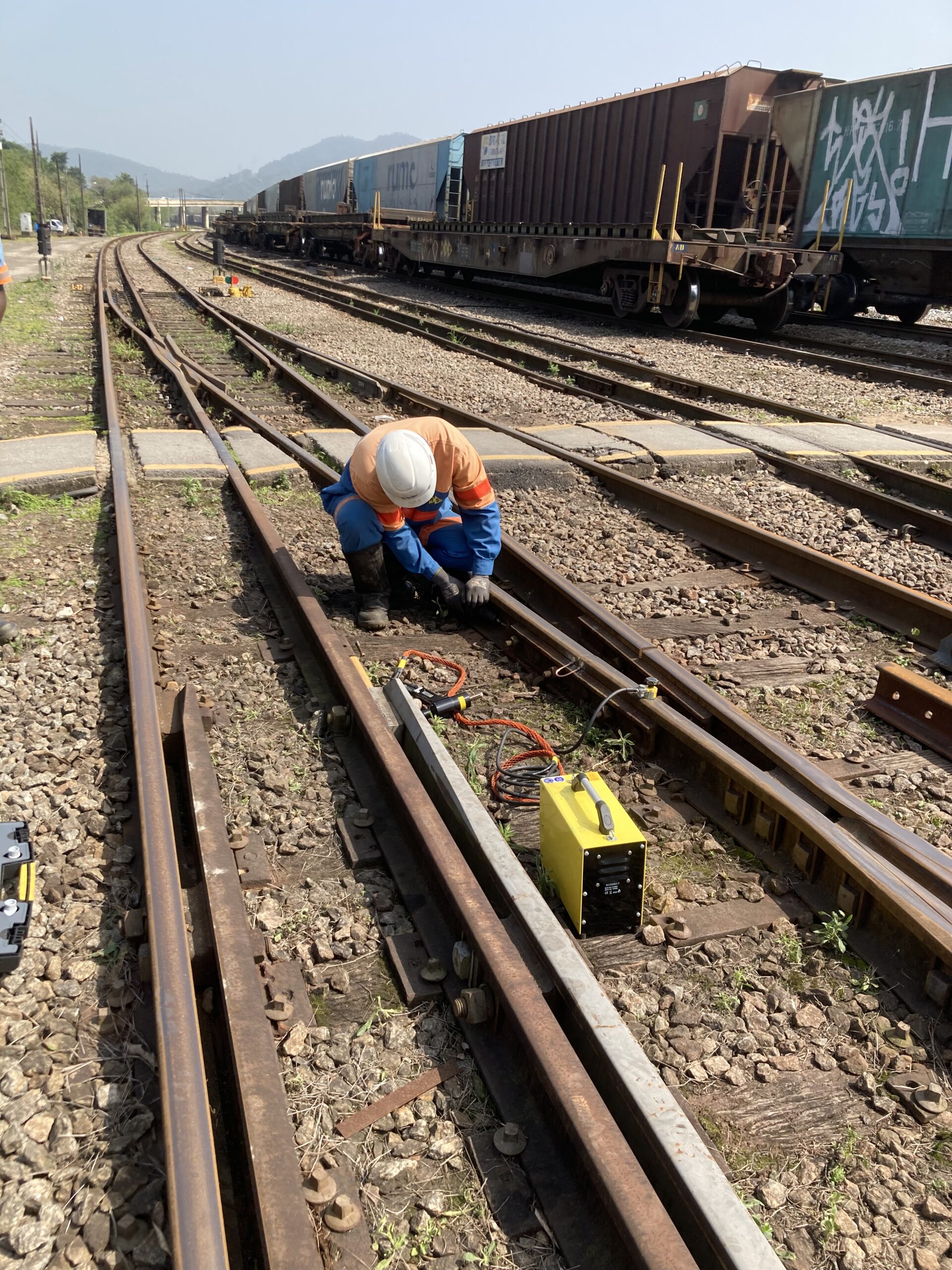

Materiais, Durabilidade e Segurança Patrimonial dos Conectores de Trilho Ferroviário
O ambiente ferroviário é um dos mais hostis para componentes elétricos. Temos a exposição contínua ao sol (UV), chuva, umidade, salinidade em regiões litorâneas e, infelizmente, o vandalismo. A escolha do material dos conectores de trilho ferroviário deve passar por uma análise criteriosa desses fatores de risco.
1. Cobre Nu (O Clássico Vulnerável)
Eletricamente, o cobre é insuperável em condutividade e maleabilidade.
- O Grande Problema: O cobre tem um alto valor de mercado como sucata. Ferrovias que utilizam conectores de cobre maciço sofrem constantemente com furtos, o que obriga a reposição frequente e coloca a via em risco operacional diário.
2. Aço Cobreado (A Solução Inteligente)
Esta tecnologia consiste em uma alma de aço de alta resistência revestida metalurgicamente por uma camada de cobre.
- A Solução Técnica: Graças ao “efeito pelicular” (skin effect), a corrente elétrica tende a fluir pela superfície externa (o cobre), mantendo excelente condutividade. O núcleo de aço confere resistência mecânica superior à fadiga.
- Segurança Patrimonial: O aspecto mais importante é o baixo valor de sucata. É muito difícil separar o cobre do aço para reciclagem, o que desestimula drasticamente a ação de ladrões e receptadores.
3. Cabos Sintéticos e Tecnologias Antifurto
O mercado evoluiu para oferecer soluções onde o condutor é camuflado ou fabricado com ligas específicas que dificultam o corte com ferramentas manuais comuns, uma especialidade que a Hitel domina e pode oferecer conforme a necessidade do cliente.
Estudos de engenharia de materiais e corrosão, realizados por instituições de renome como a Universidade de São Paulo (USP), demonstram consistentemente que o uso de ligas bimetálicas adequadas pode aumentar a vida útil de componentes expostos ao tempo em até 40% quando comparados a materiais puros sem o devido tratamento ou proteção.
Normas Técnicas e Padrões de Qualidade
A Hitel segue rigorosamente as normas nacionais e internacionais mais exigentes. Na ferrovia, não existe espaço para improviso; cada componente deve ser certificado.
Não se deve, sob hipótese alguma, instalar nenhum componente na via permanente que não atenda ou exceda as seguintes diretrizes:
- AREMA (American Railway Engineering and Maintenance-of-Way Association): Considerada a “bíblia” da engenharia ferroviária ocidental, esta associação define os padrões globais para sinalização, comunicações e manutenção de via permanente. Nossos produtos são compatíveis com essas exigências de performance.
- ABNT NBR: As normas brasileiras que regulam condutores elétricos, sistemas de aterramento e instalações ferroviárias são a base legal para qualquer projeto no país. Estar em conformidade com a ABNT é estar em conformidade com a lei e a segurança jurídica.
Utilizar produtos “genéricos” ou fora de norma coloca em risco não apenas a operação, mas também a homologação e o licenciamento da sua ferrovia junto aos órgãos reguladores federais.
Problemas Comuns nos Conectores de Trilho Ferroviário e Como Evitá-los Definitivamente
Ao longo de anos de experiência fornecendo para as maiores ferrovias do Brasil, nossa equipe técnica identificou que cerca de 80% das falhas de sinalização relacionadas a conectores derivam de três problemas crônicos, mas totalmente evitáveis:
1. Fadiga Mecânica por Vibração Excessiva
O trem gera uma vibração de alta frequência e grande amplitude. Se o conector instalado for muito rígido, curto demais ou mal posicionado, ele acabará trincando e quebrando na base do terminal, onde a tensão mecânica se concentra.
- Solução Definitiva: Utilizar cordoalhas extra-flexíveis projetadas para movimento e dimensionar o comprimento correto do cabo para permitir o chamado “loop de expansão” (uma folga calculada), que absorve o balanço dos trilhos sem tencionar o material.
2. Corrosão Galvânica na Interface
Este fenômeno eletroquímico ocorre quando dois metais com potenciais elétricos diferentes (como o cobre do cabo e o aço do trilho) entram em contato direto na presença de um eletrólito (umidade, água da chuva). O metal menos nobre corrói rapidamente, isolando a conexão.
- Solução Definitiva: A aplicação da tecnologia Pinbrazing utiliza uma liga especial de prata e cobre, criando uma união metalúrgica perfeita e inoxidável. Diferente de soldas comuns que deixam porosidade, o Pinbrazing sela a conexão, impedindo a entrada de umidade e eliminando a corrosão galvânica na raiz.
3. Instalação Incorreta ou Preparação Inadequada
Muitas falhas não são do produto, mas do processo. Superfícies sujas, oxidadas, com óleo ou molhadas durante a soldagem geram conexões porosas, fracas e de alta resistência elétrica.
- Solução Definitiva: A adoção do sistema Pinbrazing elimina a variabilidade humana e ambiental. Por ser um processo automatizado e elétrico, ele garante uma conexão perfeita e repetível, mesmo em dias de chuva ou alta umidade, onde métodos arcaicos de soldagem falhariam.
Por que a Hitel é a Parceira Ideal em Conectores de Trilho Ferroviário
No exigente mercado industrial B2B, a confiança não se ganha com promessas vazias, mas com consistência, qualidade técnica e suporte pós-venda. A Hitel se posiciona estrategicamente não apenas como um fornecedor, mas como um parceiro de engenharia para as concessionárias e mantenedoras ferroviárias.
Nós entendemos profundamente que a ferrovia não pode parar. Por isso, não vendemos apenas “peças de reposição”; entregamos soluções completas que visam reduzir o seu Opex (custo operacional) e aumentar o MTBF (tempo médio entre falhas) dos seus ativos.
- Logística e Estoque Estratégico: Sabemos que uma emergência na via exige resposta imediata. Mantemos estoque e processos ágeis para garantir que o material chegue onde e quando você precisa.
- Consultoria Técnica Especializada: Nossa equipe ajuda você a especificar o conector exato para o perfil do seu trilho e para a sua necessidade de carga elétrica. Evite o sobredimensionamento (custo extra) ou subdimensionamento (risco de falha).
- Qualidade Certificada e Rastreável: Nossos produtos passam por rigorosos testes de condutividade, tração e resistência à corrosão, garantindo que o que você instala na via vai durar anos.
Se a sua meta é garantir a integridade total da sua malha ferroviária, não arrisque seu orçamento e sua segurança com materiais de segunda linha.
Dê o próximo passo para a excelência
Está na hora de revisar a qualidade das conexões da sua via permanente. Solicite um Orçamento agora mesmo e converse diretamente com nossos especialistas técnicos. Podemos desenhar, juntos, a solução ideal para o seu projeto de renovação ou manutenção.
Perguntas Frequentes (FAQ)
Para facilitar sua pesquisa, compilamos e respondemos detalhadamente às dúvidas mais comuns sobre conectores e bondeamento de trilho ferroviário, utilizando uma linguagem clara e objetiva.
Em condições operacionais normais e utilizando a tecnologia de Pinbrazing, a conexão se torna parte integrante do trilho, durando tanto quanto a própria via (15 a 20 anos), pois não sofre degradação térmica. Já conexões mecânicas comuns exigem reaperto, enquanto o sistema Safeplug garante manutenção zero por sua fixação expansiva.
É importante não confundir. O bond de impedância não é o mesmo que o conector de continuidade simples. O bond de impedância é um equipamento robusto (uma grande bobina com núcleo de ferro) usado em juntas isoladas para permitir o retorno da corrente de tração (DC ou AC) enquanto bloqueia a passagem da corrente de sinalização, separando os blocos de via.
A estratégia mais comprovada e eficaz é a substituição sistemática do cobre nu por cabos de aço cobreado ou ligas bimetálicas. Esses materiais possuem um valor de revenda irrisório no mercado ilegal de sucata, mas mantêm as propriedades elétricas necessárias para o funcionamento dos circuitos de via, desestimulando o furto pela raiz.
Conectores soldados exotermicamente são de uso único; ao serem removidos, são destruídos. Conectores mecânicos podem, em teoria, ser reinstalados, mas essa prática não é recomendada pela engenharia. A fadiga do material, a deformação dos terminais e a oxidação prévia comprometem a condutividade da nova instalação, inserindo um ponto de falha no sistema.
As cordoalhas encapadas (com isolamento de PVC ou similar) oferecem uma camada extra de proteção contra a corrosão ambiental e dificultam a identificação visual do material nobre interno por ladrões (parecendo cabos de aço comuns ou sintéticos). Já as cordoalhas nuas facilitam a inspeção visual imediata de rompimentos de fios ou danos físicos pela equipe de manutenção.
Conclusão
A segurança ferroviária é uma construção que se faz nos detalhes. Um sistema de conectores de trilho ferroviário eficiente e bem dimensionado é a garantia fundamental de que os sinais vitais da ferrovia chegarão ao destino, de que a energia de tração retornará à fonte e de que a carga valiosa chegará ao cliente final sem interrupções imprevistas.
Ao longo deste artigo, aprendemos que:
- O bondeamento não é opcional; é vital para o retorno de tração e a integridade da sinalização.
- A tecnologia de Pinbrazing supera os métodos térmicos antigos, oferecendo a menor resistência elétrica do mercado sem danificar a estrutura do trilho.
- Soluções mecânicas avançadas como o Safeplug eliminam a necessidade de manutenção constante.
Não deixe a segurança da sua operação na mão da sorte ou de fornecedores genéricos que não entendem a criticidade do ambiente ferroviário. Busque parceiros que falem a sua língua e entendam a realidade da via.
Está pronto para elevar o padrão de segurança e eficiência da sua via permanente? Nossa equipe de especialistas está pronta para atender sua demanda com a urgência, a precisão e a qualidade que o setor ferroviário exige.
