CONTADOR DE DESCARGAS DC-904

O contador de descargas modelo DC 904 é um dispositivo eletromecânico usado para contar e indicar o número de descargas que atingiram o para-raios. Além disso há incorporado um medidor de corrente de fuga do sistema.

Aplicação:

• Conectado em série com para-raios.
• O dispositivo ciclométrico eletromecânico não resetável usado para contar e indicar o número de descargas.
• Incorpora um medidor e um circuito associado para indicar a corrente de fuga do para-raios.

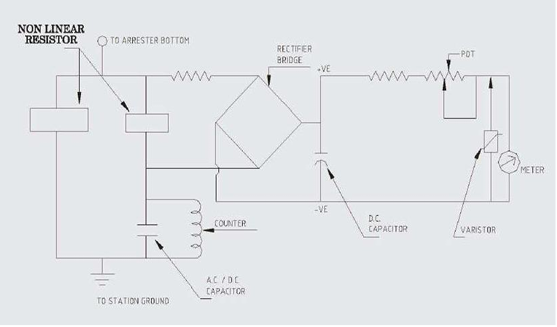

• O equipamento é uma unidade autônoma composta por um resistor não linear, capacitores, indutor, contador, retificador.

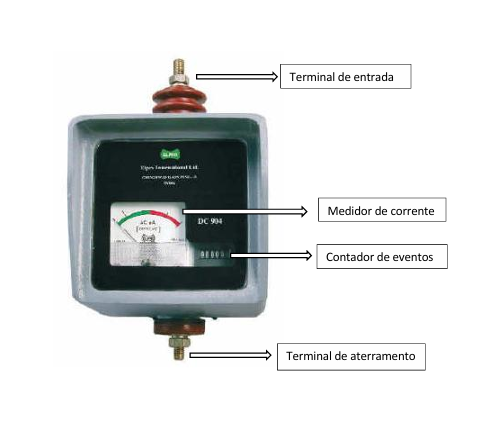

• O conjunto completo alojado em um invólucro de alumínio, o que o torna ideal para instalação ao ar livre.

Contador de surtos:

• Um circuito com capacitor- indutor permite que o contador registre e indique o número de descargas que atingiram o para-raios.
• Quando há uma sobretensão o capacitor do circuito carrega.
• É uma unidade independente e não requer nenhuma fonte de energia.

Parâmetros técnicos:

• Sensibilidade para registrar descargas a partir de 100A (8/20 μs)
• Grau de proteção IP67
• Contador ciclométrico (não-resetável) contabiliza até 99.999 descargas
• Peso líquido aproximado: 3,5 Kg

HITEL – Contador de descargas – DC904
