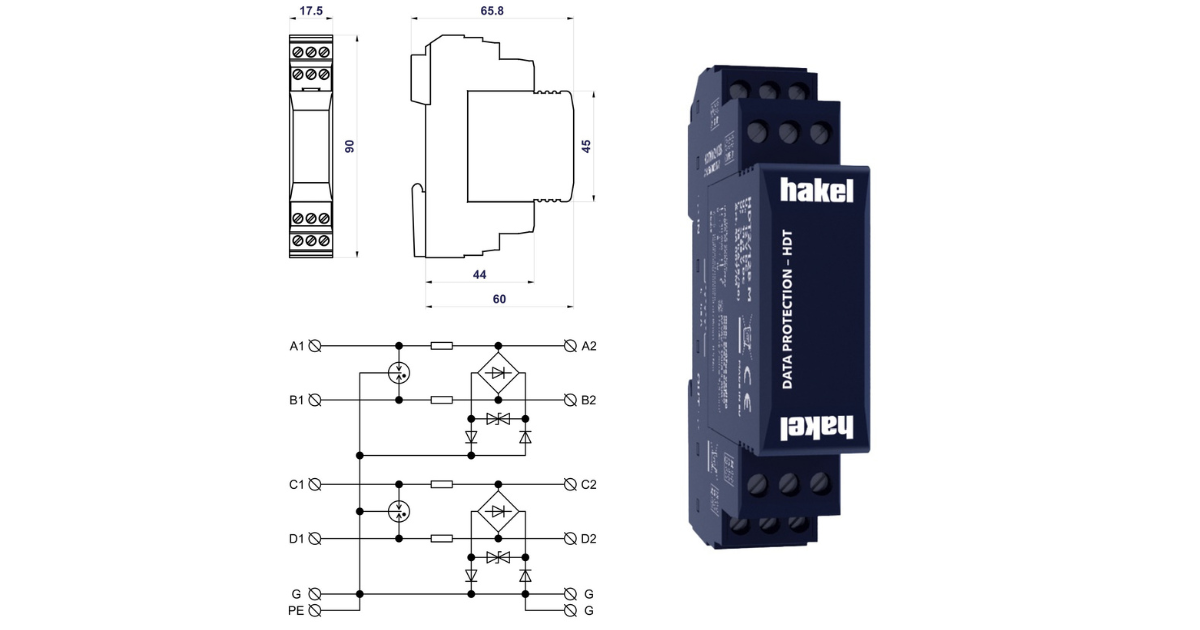

HDT2/24D

• Sem interrupção do barramento de comunicação ao remover o módulo.
• Um par ou dois pares de linhas.
• Alta velocidade de transmissão de até 100 Mbit/s.
• Adequado para uso em aplicações industriais, especialmente em sistemas ESS de baixa tensão, FDAS e também em sistemas de medição e controle.

Parâmetros técnicos: HDT2/24D

Categoria de teste de acordo com IEC 61643-21:2000 e EN 61643-21:2001    C1, C2, C3, D1

Tensão DC de operação nominal    U_{N    0 ÷ 24 V}

Tensão máxima contínua de operação DC    U_{C    28,8 V}

Corrente nominal de carga    I_{L    0,5 A}

C1 Nível de proteção de tensão em I_n (linha/PE)    U_{p    < 350 V}

C1 Nível de proteção de tensão em I_n (linha/linha)    U_{p    < 150 V}

C1 Corrente de descarga nominal (8/20)    I_{n    1 kA}

C2 Corrente nominal de descarga (8/20)    I_{n    15 kA}

C3 Nível de proteção de tensão em 1 kV/μs    U_{p    < 50 V}

Corrente de descarga impulsionada D1 (10/350) linha/PE    I_{Imp    2,5 kA}

D1 Corrente total de descarga impulsionada (10/350)      I_{Total    5 kA}

Zona de proteção contra raios      LPZ 0-1, LPZ 1-2, LPZ 2-3
