Proteção Contra Raios para Indústria e Ferrovias
O Brasil lidera o ranking mundial de descargas elétricas, colocando sua operação em risco constante de prejuízos incalculáveis e paradas não planejadas na produção. Não conte com a sorte. Neste guia, detalhamos tudo sobre a proteção contra raios, as normas vigentes e as tecnologias essenciais para blindar sua infraestrutura definitivamente.
| Tópico | |
|---|---|
| 1 | O que é Proteção Contra Raios (Conceito e Importância) |
| 2 | A Realidade Brasileira: Por que sua empresa não pode ignorar isso |
| 3 | Tipos de Para Raio: Qual a melhor solução para seu projeto? |
| 4 | Proteção Contra Raios Ferrovia: Desafios de Infraestruturas Críticas |
| 5 | A Bíblia do Setor: Entendendo a NBR 5419 |
| 6 | Diferença entre SPDA Externo e MPS (Proteção Interna) |
| 7 | Instalação e Manutenção: Onde a maioria erra |
| 8 | Como escolher o parceiro ideal para proteção elétrica |
| 9 | Perguntas Frequentes (FAQ) |
| 10 | Conclusão |
O que é Proteção Contra Raios? (Conceito e Importância)
Para iniciarmos esta jornada técnica com a devida autoridade, precisamos desmistificar o conceito e defini-lo de forma precisa, para que você tenha total clareza sobre o que está contratando, projetando ou instalando em sua planta.
A proteção contra raios é um ecossistema integrado de dispositivos físicos e medidas técnicas (divididos em SPDA e MPS) projetado meticulosamente para interceptar descargas atmosféricas diretas, conduzir essa corrente elétrica de altíssima intensidade de forma segura e controlada para a terra e, finalmente, dispersá-la no solo, minimizando danos a estruturas físicas, prevenindo incêndios e, acima de tudo, garantindo a integridade de pessoas e a continuidade operacional de equipamentos eletrônicos.
Ao contrário do que o senso comum popular costuma propagar, o objetivo de um para raio não é, e nunca foi, “atrair” o raio para si como um ímã. A função física dele é oferecer um caminho preferencial de baixíssima impedância (resistência elétrica) para que a descarga, que inevitavelmente cairia naquela região, chegue ao solo sem transitar por meios não condutores ou perigosos, como a estrutura de concreto do seu galpão, tubulações de gás ou, pior, através do corpo de um colaborador operando uma máquina.
Os 3 Pilares da Proteção Eficiente
Para que um sistema de proteção seja considerado eficaz e normatizado, ele deve atuar obrigatoriamente em três frentes simultâneas e coordenadas:
- Proteção Externa (Interceptação): Composta pelo subsistema de captação (hastes, cabos, malhas), é a parte visível no topo das edificações. Sua função é receber o impacto direto do raio, evitando que ele perfure telhados ou atinja chaminés e torres.
- Proteção Interna (Supressão de Surtos): Foca na proteção dos equipamentos contra os efeitos secundários do raio. Mesmo que o raio não caia na sua fábrica, o campo eletromagnético gerado pode induzir tensões destrutivas nos cabos de energia e dados. Aqui entram os DPS (Dispositivos de Proteção contra Surtos).
- Equipotencialização (Segurança): Talvez o ponto mais crítico e esquecido. Trata-se de garantir que todas as massas metálicas (tubulações, carcaças de máquinas, estruturas do prédio) estejam conectadas ao mesmo potencial elétrico. Isso evita o “centelhamento perigoso”, onde a eletricidade salta de um ponto para outro, causando incêndios e choques fatais.
A Realidade Brasileira: Por que sua empresa não pode ignorar isso
O Brasil não é apenas um país de clima tropical agradável; do ponto de vista meteorológico, somos um verdadeiro “país elétrico”. A combinação geográfica de calor intenso durante o dia e a umidade massiva vinda da floresta amazônica favorece a formação constante de nuvens Cumulonimbus, responsáveis pelas tempestades severas. Se a sua empresa está localizada nas regiões Sudeste, Sul ou Centro-Oeste, a atenção deve ser redobrada, pois são as áreas com maior densidade de descargas por quilômetro quadrado.
Dado Crítico: Estudos recentes do setor elétrico e seguradoras indicam que o prejuízo anual causado por raios na indústria brasileira e no sistema elétrico nacional ultrapassa a casa dos bilhões de reais, considerando danos diretos e lucros cessantes.
Não estamos falando apenas do custo de reposição de um computador de escritório queimado. A análise de risco deve considerar impactos macroeconômicos para o seu negócio, tais como:
- Parada de Produção (Downtime): Quanto custa exatamente uma hora da sua fábrica parada? Em indústrias automotivas ou farmacêuticas, isso pode representar milhões em perdas.
- Corrupção e Perda de Dados: Servidores e data centers podem ser corrompidos por surtos eletromagnéticos, levando à perda de informações estratégicas, projetos de engenharia e dados de clientes, o que fere também a LGPD.
- Risco Jurídico e Trabalhista: Acidentes de trabalho envolvendo descargas elétricas ou tensões de passo geram passivos trabalhistas enormes, além de investigações criminais em casos de fatalidades.
Para mitigar esses riscos de forma proativa, contar com empresas especialistas e com corpo técnico de engenharia robusto, como a Hitel, é o primeiro passo para garantir que seu patrimônio seja uma fortaleza e não mais uma estatística nos jornais.

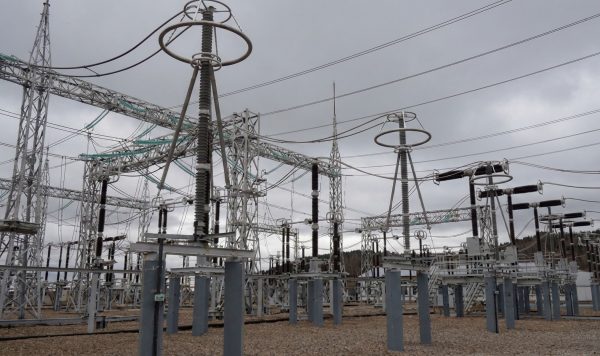

Tipos de Para Raio: Qual a melhor solução para seu projeto?
Quando abordamos o tema tipos de para raio, é extremamente comum haver confusão entre leigos e até profissionais que não são da área elétrica. A tecnologia de proteção evoluiu significativamente, e hoje existem aplicações específicas desenhadas para a geometria de cada tipo de estrutura. Não existe uma solução “tamanho único” ou uma “receita de bolo” que sirva para todos.
1. Para-raios Franklin (Haste Simples)
Este é o modelo mais icônico e clássico, baseado nos estudos de Benjamin Franklin.
- Como funciona: Consiste em uma haste metálica pontiaguda (captor) instalada no ponto mais alto da edificação, conectada à terra. O princípio físico é o “poder das pontas”, onde as cargas elétricas se acumulam, facilitando a conexão com o líder descendente do raio. Ele cria um “volume de proteção” teórico em forma de cone.
- Indicação: Ideal para edifícios de pequena área horizontal, torres de telecomunicações, caixas d’água elevadas ou como complemento pontual em sistemas mais complexos para proteger estruturas que se sobressaem no telhado.
2. Gaiola de Faraday (Malha Captora)
É o método mais utilizado na indústria moderna e em grandes edificações, oferecendo uma proteção mais robusta.
- Como funciona: A técnica consiste em envolver a edificação com uma malha de cabos metálicos (tanto no telhado quanto descendo pelas laterais), criando uma espécie de gaiola. Isso distribui a corrente elétrica do raio por múltiplos caminhos simultâneos, reduzindo o campo eletromagnético dentro do prédio.
- Indicação: Essencial para galpões industriais largos, prédios com grande área de cobertura horizontal, data centers e hospitais. É considerado um dos métodos mais seguros para proteção de eletrônicos sensíveis, pois a divisão da corrente reduz a indução interna.
3. Para-raios ESE (Early Streamer Emission) / PDI
Também conhecido como para-raios com Dispositivo de Ionização ou “ativo”. Embora tenha sido alvo de debates, é amplamente utilizado mundialmente sob normas específicas (como a francesa NFC 17-102 e a espanhola UNE 21186).
- Como funciona: Este equipamento possui um dispositivo eletrônico ou piezoelétrico que “antecipa” a formação do líder ascendente. Em termos simples, ele tenta capturar o raio frações de segundo antes que ele atinja outros pontos, o que teoricamente amplia significativamente o raio de proteção em comparação a uma haste Franklin simples.
Comparativo Rápido para Decisão
| Tipo | Custo de Instalação | Manutenção | Área de Proteção | Perfil de Uso |
| Franklin | Baixo | Simples e Rápida | Restrita (Cone) | Torres, Caixas d’água, Prédios finos |
| Gaiola | Médio/Alto | Trabalhosa (muitos cabos) | Total (Envelope) | Galpões, Shopping Centers, Indústrias |
| ESE | Médio | Requer testes específicos | Ampliada | Áreas abertas, Condomínios horizontais |
Proteção Contra Raios Ferrovia: Desafios de Infraestruturas Críticas
Este é um tópico de extrema especialidade técnica onde poucas empresas possuem know-how real. A proteção contra raios ferrovia e todo o ambiente ferroviário apresentam desafios únicos e hostis que a indústria convencional ou predial simplesmente não enfrenta. Uma ferrovia é, essencialmente, um condutor metálico contínuo que se estende por centenas de quilômetros a céu aberto.
Por que o setor ferroviário é tão vulnerável?
- Extensão e Exposição: Os trilhos e a rede aérea de alimentação (catenária) atravessam diversas zonas geográficas com diferentes índices isoceraunicos (níveis de atividade de raios). Isso significa que a infraestrutura está estatisticamente condenada a ser atingida múltiplas vezes por ano.
- Sinalização e Controle Sensíveis: Os modernos sistemas de controle de tráfego (como CBTC, ATC, ATO) dependem de eletrônica fina. Um surto induzido nos trilhos em um ponto pode viajar e queimar placas de sinalização e computadores de bordo a quilômetros de distância do ponto de impacto inicial.
- Segurança Operacional e Humana: Uma falha na proteção contra raios ferroviario não causa apenas prejuízo material; pode causar a parada total de trens (interrompendo a logística de carga do país) ou, no pior cenário, falhas nos sistemas de intertravamento que evitam colisões. Além disso, há o risco de tensões de toque para passageiros em estações.
Soluções Específicas para Ferrovias
A engenharia para este setor envolve a instalação estratégica de cabos guarda acima da rede de catenária para interceptar descargas diretas antes que atinjam os cabos energizados. Além disso, é mandatória a instalação de DPS de Alta Capacidade e baixa tensão residual em todas as subestações retificadoras, abrigos de sinalização e ao longo da via. O aterramento da via permanente também deve ser projetado para dissipar a energia sem criar tensões de passo perigosas para as equipes de manutenção que caminham sobre o lastro.
Nota Técnica: A proteção de sistemas ferroviários é um nicho que exige conformidade não apenas com a NBR 5419, mas também com normas internacionais específicas da AREMA (American Railway Engineering and Maintenance-of-Way Association) e da ABNT para eletrificação ferroviária.
A Bíblia do Setor: Entendendo a NBR 5419
Falar profissionalmente de proteção contra raios sem citar e seguir rigorosamente a ABNT NBR 5419 é impossível e irresponsável. Esta norma, que sofreu uma atualização massiva em 2015, mudou completamente as regras do jogo no Brasil. Ela deixou de ser uma “receita de bolo” presritiva para se tornar um complexo manual de análise de risco e engenharia.
A norma, que possui centenas de páginas, é dividida em 4 partes fundamentais que devem ser integradas:
- Parte 1 – Princípios Gerais: Define os parâmetros físicos da corrente dos raios, estatísticas e probabilidades. É a base teórica.
- Parte 2 – Gerenciamento de Risco: Considerada a parte mais crítica e “cerebral” do projeto. É aqui que, através de cálculos complexos, definimos se a sua estrutura precisa de SPDA e qual o Nível de Proteção (I, II, III ou IV) é exigido. O cálculo leva em conta o tipo de solo, o valor econômico da carga, a presença de pessoas, o risco de explosão e pânico, entre outros fatores.
- Parte 3 – Danos Físicos a Estruturas e Perigo à Vida: Trata especificamente do hardware do SPDA externo: dimensionamento de captores, espessura de cabos de descida, anéis de aterramento e materiais permitidos (evitando corrosão galvânica).
- Parte 4 – Sistemas Elétricos e Eletrônicos Internos: Foca exclusivamente na proteção contra os efeitos indiretos (surtos eletromagnéticos) através das MPS (Medidas de Proteção contra Surtos). É a parte que protege seus computadores e máquinas.
Para aprofundar seu conhecimento sobre normas técnicas e garantir que sua empresa está em conformidade, recomenda-se consultar o catálogo da ABNT ou buscar consultoria especializada.
Diferença entre SPDA Externo e MPS (Proteção Interna)
Existe um mito perigoso e muito comum no mercado: muitos clientes nos procuram acreditando que, ao instalar o para-raio no telhado e conectar o cabo à terra, todos os seus computadores, servidores e CLPs (Controladores Lógicos Programáveis) estão automaticamente salvos. Isso é um erro conceitual grave.
O SPDA Externo
O SPDA externo (o para-raio visível) tem a função primária de evitar destruição física. Ele impede que o raio quebre a parede de alvenaria, incendeie o telhado de madeira ou atinja diretamente uma pessoa no pátio. Ele lida com a energia bruta, o calor e o impacto mecânico da descarga direta.
As MPS (Medidas de Proteção contra Surtos)
Já as MPS lidam com o “inimigo invisível”: o campo magnético. Quando um raio cai próximo à sua fábrica (mesmo que seja no vizinho ou a 500 metros de distância), ele gera um campo magnético instantâneo gigantesco que induz correntes elétricas em qualquer metal próximo, incluindo seus cabos de energia e rede de dados. Sem MPS, seus equipamentos queimam mesmo com um SPDA externo perfeito.
Componentes vitais das MPS que devem ser instalados:
- DPS (Dispositivo de Proteção contra Surtos): Atuam como “fusíveis inteligentes” (varistores ou centelhadores) que detectam o aumento súbito de tensão e desviam o excesso para a terra em nanossegundos, antes que chegue à placa eletrônica do equipamento.
- Blindagem de cabos: Uso de eletrocalhas metálicas fechadas e aterradas para criar uma barreira física contra o campo magnético.
- Roteamento inteligente de cabos: Técnicas de instalação que evitam a formação de “loops” ou laços de cabos, que funcionariam como grandes antenas receptoras de surtos.
Instalação e Manutenção: Onde a maioria erra
Um sistema de proteção contra raios não é um produto do tipo “instalar e esquecer” (fire and forget). Ele é um sistema vivo, exposto 24 horas por dia a intempéries, sol, chuva, ventos e poluição ácida industrial. A corrosão natural, vibrações mecânicas da estrutura e até obras civis posteriores podem desconectar descidas ou aumentar a resistência do aterramento, inutilizando o sistema silenciosamente.
Erros comuns de manutenção e instalação que você deve evitar:
- Uso de materiais de baixa qualidade: A tentativa de economizar comprando conectores ou hastes que não são normatizados resulta em oxidação acelerada. Um conector oxidado perde a continuidade elétrica em menos de 6 meses, comprometendo todo o investimento.
- Falta de documentação (As-Built): Não ter o projeto atualizado (“As-Built”) é um pecado capital na engenharia. Se você não sabe onde passam os cabos de aterramento enterrados, como sua equipe fará a manutenção ou escavações futuras sem romper o sistema?
- Ignorar a equipotencialização: O erro mais frequente é não conectar as tubulações metálicas de gás, água, ar comprimido e estruturas de incêndio ao barramento de terra principal (BEP). Isso cria diferenças de potencial que geram faíscas fatais.
A Regra de Ouro da Manutenção
Pela norma NBR 5419, a inspeção visual deve ser realizada semestralmente para identificar danos óbvios. Já a inspeção completa, que envolve engenheiros com equipamentos calibrados (miliohmímetros, terrômetros), deve ser feita anualmente para estruturas com risco de explosão ou municiadas, e a cada 3 anos para as demais estruturas industriais e comerciais.
Precisa regularizar seu sistema, atualizar seu laudo ou fazer uma inspeção detalhada de conformidade? Solicite um Orçamento técnico conosco. Nossa equipe avalia a integridade do seu SPDA com rigor normativo e equipamentos de ponta.
Como escolher o parceiro ideal para Proteção Contra Raios
A escolha da empresa de engenharia que vai projetar e instalar sua proteção contra raios é, acima de tudo, uma decisão de confiança baseada nos critérios E-E-A-T (Experiência, Especialidade, Autoridade e Confiança). Não se deve basear essa contratação apenas no menor preço da planilha, pois o “barato” pode custar a sua operação inteira num dia de tempestade.
Checklist essencial para contratação segura:
- Engenharia Habilitada e Credenciada: A empresa possui engenheiros eletricistas com registro no CREA ativo e especialização comprovada em SPDA? Projetos assinados por profissionais sem habilitação não têm validade legal.
- Qualidade dos Laudos Técnicos: Os relatórios entregues são genéricos ou detalhados? Um bom laudo deve conter fotos, cronograma, medições rastreáveis e o recolhimento da ART (Anotação de Responsabilidade Técnica).
- Portfólio e Casos de Sucesso: A empresa tem experiência comprovada em ambientes complexos? Ela já atuou em proteção contra raios ferroviario, indústrias químicas, petrolíferas ou de missão crítica?
- Materiais e Fornecedores: Eles trabalham com fornecedores certificados e materiais nobres normatizados (aço galvanizado a fogo de alta camada, cobre eletrolítico, alumínio)?
A Hitel se destaca no mercado nacional justamente por unir essa expertise técnica avançada com a capacidade de entregar soluções personalizadas para cada tipo de risco, do pequeno galpão à grande ferrovia. Não vendemos apenas “peças e cabos”, vendemos a continuidade e a segurança dos seus negócios.
Perguntas Frequentes (FAQ)
Reunimos aqui respostas detalhadas para as dúvidas que mais recebemos de gestores de manutenção, engenheiros de planta e proprietários de empresas.
Definitivamente não. Este é o maior mito do setor. O para-raios não possui nenhuma capacidade física ou magnética de atrair ou repelir uma descarga atmosférica que se forma a quilômetros de altura na nuvem. Sua função é puramente passiva: ele oferece um caminho seguro, controlado e de baixa resistência para a terra quando o raio já decidiu, por natureza, cair na região da sua edificação.
Depende inteiramente do “Gerenciamento de Risco” calculado conforme a Parte 2 da NBR 5419. Nem toda edificação exige SPDA obrigatoriamente, mas é obrigatório por lei realizar o cálculo de risco matemático para provar tecnicamente se o sistema é dispensável ou não. No entanto, em ambientes industriais, devido ao valor econômico e presença de pessoas, é raríssimo o sistema ser dispensável.
Fisicamente e normativamente, eles devem ser únicos (um único sistema de aterramento interligado para toda a planta). Porém, funcionalmente, o aterramento elétrico convencional visa proteger contra falhas da rede de 60Hz (curto-circuito, fuga de corrente), enquanto o aterramento funcional do SPDA deve ser capaz de dispersar a energia impulsiva de alta frequência e altíssima corrente de um raio sem explodir o concreto das fundações.
A proteção contra raios ferrovia é um sistema multicamadas que utiliza cabos guarda aéreos ao longo da via para blindagem, para-raios de linha instalados em postes a intervalos regulares e DPS extremamente robustos dentro das subestações e caixas de sinalização. O objetivo é proteger tanto a infraestrutura de eletrificação (que move o trem) quanto os delicados sistemas de dados que controlam a segurança do tráfego.
Além do risco técnico óbvio (falha do sistema e destruição de patrimônio), sua empresa fica exposta a graves consequências administrativas. As seguradoras podem negar (e negam) a indenização em caso de sinistro se o laudo do SPDA não estiver em dia. Além disso, você terá problemas para renovar o AVCB com os Bombeiros e poderá sofrer sanções do Ministério do Trabalho em fiscalizações de segurança.
Conclusão
Proteger sua infraestrutura industrial e comercial contra descargas atmosféricas no Brasil não é um luxo opcional; é uma questão estratégica de sobrevivência e competitividade no mercado. Ao longo deste guia, exploramos profundamente que:
- O Brasil é um território hostil quanto à incidência de raios, e o risco operacional de ignorar esse fato é altíssimo.
- Existem diferentes tecnologias e tipos de para raio, e a escolha errada pode comprometer toda a eficácia da proteção, especialmente em nichos complexos como a proteção contra raios ferroviario.
- Seguir rigorosamente a NBR 5419 e realizar manutenções preventivas com engenharia qualificada é a única blindagem real contra prejuízos financeiros e legais.
Não deixe a segurança do seu patrimônio e a vida dos seus colaboradores nas mãos da sorte ou de soluções amadoras. A engenharia de proteção exige precisão cirúrgica, experiência de campo e materiais de ponta.
Está pronto para elevar o nível de segurança da sua operação e blindar sua empresa contra imprevistos climáticos?
Converse com nossos engenheiros e garanta a tranquilidade técnica que seu negócio precisa para crescer sem interrupções.
