Proteção de Surto Elétrico: Evite Prejuízos na Indústria
Você já parou para calcular, com precisão cirúrgica, quanto custa um único minuto da sua operação totalmente paralisada? No cenário industrial moderno, onde a eficiência é medida em decimais e a just-in-time é a regra, a dependência de sistemas eletrônicos sensíveis, Controladores Lógicos Programáveis (CLPs) e automação avançada transformou a energia elétrica em um ativo vital. No entanto, ela também se tornou um risco silencioso e onipresente. Um pico de tensão que dura meros milésimos de segundo tem o potencial destrutivo de fritar placas de controle essenciais, interromper linhas de produção inteiras e gerar um efeito cascata de prejuízos incalculáveis que vão muito além do hardware danificado. O grande problema que enfrentamos hoje é cultural: muitos gestores e diretores financeiros ainda encaram a Proteção de Surto Elétrico como um “gasto extra” desnecessário ou apenas uma burocracia normativa para cumprir tabela. Eles falham em ver isso como um seguro indispensável para a continuidade e a saúde financeira dos negócios. Ignorar a realidade dos surtos elétricos não é apenas um risco técnico assumido pela engenharia; é um erro estratégico financeiro que coloca em xeque a competitividade da empresa no mercado.
| Tópico | |
|---|---|
| 1 | O que é Proteção de Surto Elétrico? |
| 2 | A Origem do Perigo: De onde vêm os Surtos Elétricos? |
| 3 | Tipos de Dispositivos de Proteção de Surto (DPS) |
| 4 | Proteção Elétrica Industrial: Blindando o Chão de Fábrica |
| 5 | Proteção Elétrica Ferroviária: Segurança nos Trilhos |
| 6 | Normas Técnicas e Compliance (ABNT NBR 5410) |
| 7 | Como Implementar um Sistema de Proteção Eficiente |
| 8 | Perguntas Frequentes (FAQ) |
| 9 | Conclusão |
O que é Proteção de Surto Elétrico?
Para começarmos com o pé direito e alinharmos os conceitos técnicos, precisamos definir com exatidão o fenômeno físico que estamos combatendo e como a engenharia responde a ele.
A proteção de surto elétrico é um sistema integrado de medidas e dispositivos (DPS) projetados especificamente para detectar e limitar sobretensões transitórias em frações de segundo, desviando correntes destrutivas para o sistema de /. O objetivo central é impedir que picos de tensão, sejam eles causados por violentas descargas atmosféricas ou manobras rotineiras da rede, atinjam níveis de tensão suportável (impulsiva) que destruiriam instantaneamente a isolação de componentes e microprocessadores.
Esses eventos são tecnicamente chamados de “transitórios” porque sua ocorrência é extremamente rápida estamos falando na ordem de microsegundos (µs). No entanto, apesar da curta duração, eles carregam uma quantidade de energia devastadora. Sem um sistema de proteção adequado e dimensionado, essa energia excessiva procura inevitavelmente o caminho de menor resistência para se dissipar. Infelizmente, na maioria das indústrias modernas, esse caminho acaba sendo o circuito impresso delicado da sua máquina mais cara ou o servidor que armazena os dados vitais da empresa.
Nota Importante de Engenharia: É crucial não confundir surto elétrico com sobrecarga. A sobrecarga ocorre pelo excesso de corrente demandada por muitos equipamentos ligados simultaneamente, aquecendo os fios lentamente. O surto é um pico violento e instantâneo de tensão. Um disjuntor comum protege contra sobrecarga, mas é completamente inútil contra um surto, pois ele é lento demais para reagir.
A Origem do Perigo: De onde vêm os Surtos Elétricos?
Existe um mito perigoso no mercado de que “se não há tempestades caindo agora, não há risco para minha fábrica”. Essa visão é míope. Embora os raios sejam os eventos mais visíveis, dramáticos e destrutivos, eles não são, nem de longe, a única causa de falhas eletrônicas.
1. Descargas Atmosféricas (Raios) e Campos Eletromagnéticos
O Brasil ocupa uma posição de destaque preocupante: é o país com a maior incidência de raios no mundo, segundo dados monitorados pelo ELAT/INPE. Porém, o raio não precisa atingir sua fábrica diretamente para causar danos. Uma descarga que caia a quilômetros de distância pode gerar um campo eletromagnético poderoso o suficiente para induzir uma sobretensão massiva na rede elétrica ou nas linhas de dados (telefone/internet). Essa energia viaja pelos cabos metálicos como uma onda de choque até encontrar e destruir seus equipamentos.
2. Manobras de Rede (Chaveamento Interno e Externo)
Esta é, estatisticamente, a causa mais frequente e negligenciada na Proteção Elétrica Industrial. Surtos de manobra ocorrem sempre que há uma alteração brusca no fluxo de corrente. Imagine o cenário diário: a partida de grandes motores elétricos, o acionamento de fornos a arco, a operação de bancos de capacitores pela concessionária ou simplesmente o retorno da energia após um blecaute. Cada um desses eventos gera “ruídos” e picos de tensão na rede interna. Eles agem como um assassino silencioso, degradando os componentes eletrônicos (varistores, capacitores, transistores) dia após dia, reduzindo a vida útil do maquinário até causar uma falha “misteriosa” que para a produção.

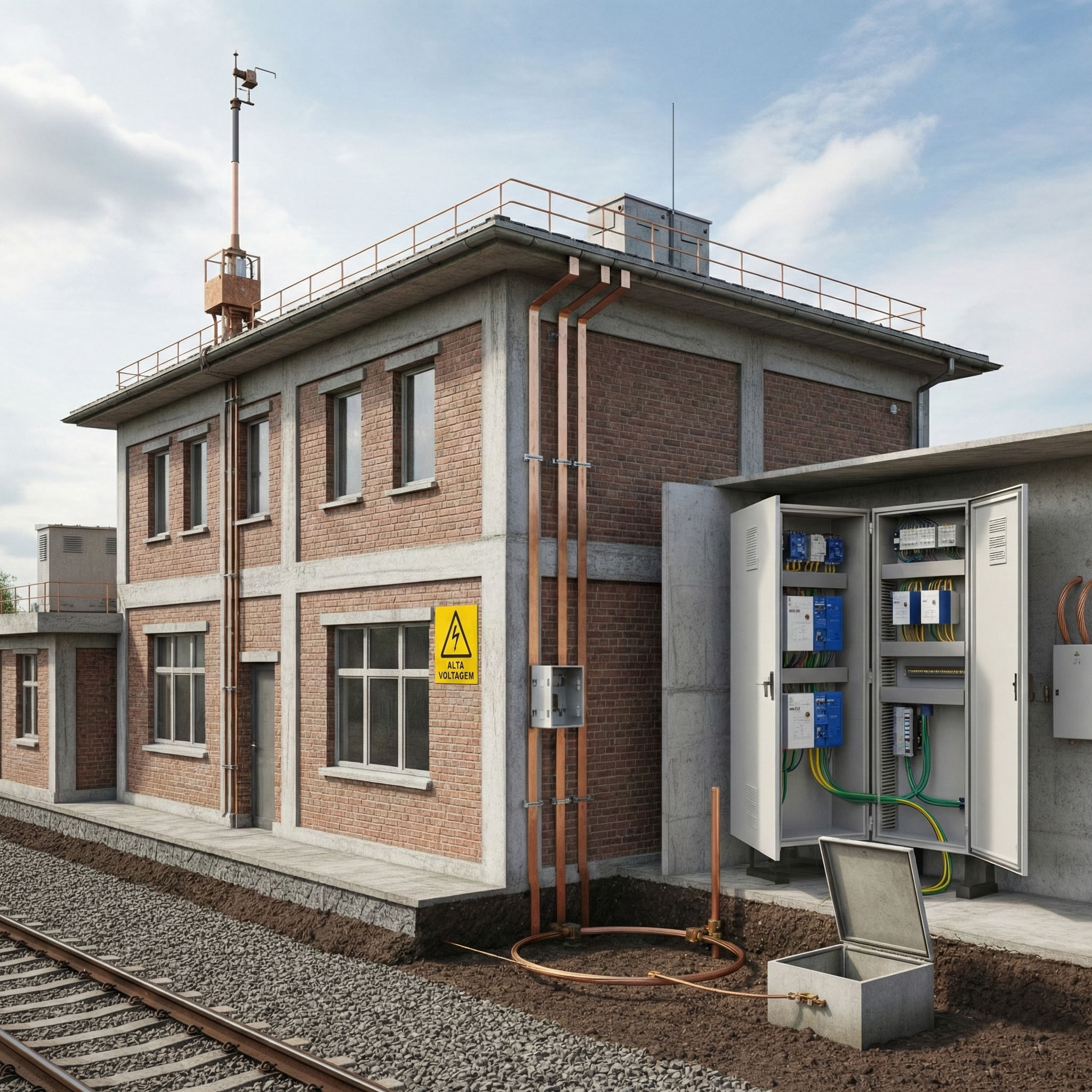

Tipos de Dispositivos de Proteção de Surto (DPS)
O coração pulsante de qualquer sistema de proteção de surto elétrico eficiente é o DPS. No entanto, a especificação desse componente não é “tamanho único”. Utilizar o modelo errado pode dar uma falsa sensação de segurança enquanto deixa sua instalação completamente vulnerável.
Os DPS são classificados rigorosamente em três categorias principais, baseadas nas normas internacionais IEC 61643-11 e na brasileira NBR 5410, cada uma com uma função tática na defesa da sua rede:
Classe I: A “Linha de Frente” da Instalação
O DPS Classe I é o “goleiro” robusto do sistema. Ele é projetado especificamente para locais com alta exposição a descargas atmosféricas diretas (instalações com para-raios externos). Sua função é drenar a energia brutal de um raio direto.
- Instalação: Deve ser posicionado no Quadro Geral de Baixa Tensão (QGBT), na entrada da energia.
- Tecnologia: Geralmente utiliza centelhadores (Spark Gaps) capazes de lidar com a curva de onda 10/350 µs, que simula o impacto direto e a longa duração da corrente do raio.
Classe II: A Defesa Intermediária e Essencial
Se o Classe I é o goleiro, o Classe II é a defesa. Ele protege a instalação contra os efeitos secundários (indiretos) das descargas e contra os surtos de manobra internos que citamos anteriormente.
- Instalação: Posicionado nos Quadros de Distribuição (QDs) secundários, espalhados pela planta.
- Tecnologia: Utiliza Varistores de Óxido Metálico (MOV), que são extremamente rápidos na resposta (curva 8/20 µs). Este é o tipo mais comum e necessário na grande maioria das indústrias e comércios.
Classe III: A Proteção Fina para Alta Sensibilidade
Muitas vezes esquecido, o Classe III é a proteção final, o “ajuste fino”. Ele é vital porque, mesmo após a atuação dos DPS anteriores, pode restar uma tensão residual pequena, mas suficiente para danificar componentes microprocessados sensíveis.
- Instalação: Deve ser instalado o mais próximo possível do equipamento a ser protegido (dentro do painel do CLP, na régua do servidor, junto a equipamentos médicos).
- Objetivo: Garantir que a tensão que chega ao chip seja absolutamente segura e estabilizada.
Proteção Elétrica Industrial: Blindando o Chão de Fábrica
A era da Indústria 4.0 trouxe uma interconectividade sem precedentes para o chão de fábrica. Sensores IoT, atuadores inteligentes, robôs colaborativos e sistemas de gestão (ERP/MES) conversam em tempo real. Essa rede complexa aumentou exponencialmente a eficiência, mas também a vulnerabilidade. Se um nó crítico dessa rede falha devido a um surto elétrico, a produtividade despenca e os dados se perdem.
Na indústria pesada ou de precisão, a proteção elétrica vai muito além de simplesmente colocar um disjuntor no quadro. Ela envolve um estudo coordenado de seletividade e proteção em cascata para mitigar riscos específicos:
Os Riscos Amplificados no Ambiente Industrial
- Custo do Downtime (Parada de Produção): Em muitas indústrias, o custo de uma hora de linha parada somando mão de obra ociosa, material perdido e atraso na entrega supera facilmente o investimento em todo o sistema de proteção. É uma conta de ROI simples.
- Corrupção e Perda de Dados: Surtos podem não apenas queimar fontes, mas corromper as memórias lógicas de CLPs, IHMs e servidores, apagando receitas de produção, históricos de rastreabilidade e configurações vitais.
- Segurança e Danos Físicos: Varistores mal dimensionados ou de baixa qualidade podem superaquecer e iniciar princípios de incêndio dentro de quadros de comando, colocando em risco a estrutura física e a vida dos colaboradores.
Implementar dispositivos de proteção de surto elétrico adequados para o ambiente industrial exige equipamentos com robustez superior, muitas vezes com invólucros metálicos para blindagem eletromagnética, trilhos DIN reforçados e capacidade de suportar vibrações, poeira e temperaturas extremas típicas de fábricas.
Proteção Elétrica Ferroviária: Segurança nos Trilhos
O setor ferroviário apresenta, sem dúvida, um dos desafios mais complexos e hostis para a engenharia elétrica mundial. Aqui, a equação de risco muda: não falamos apenas de prejuízo financeiro ou atrasos logísticos, mas de vidas humanas e da segurança operacional crítica de transporte de massa.
Os sistemas ferroviários (sinalização, telecomunicações, controle de tráfego e a própria alimentação das locomotivas via catenárias) são geograficamente extensos. Eles funcionam, na prática, como “antenas gigantes”, estendendo-se por centenas de quilômetros a céu aberto, captando todo tipo de distúrbio atmosférico e indução eletromagnética ao longo do trajeto.
Para garantir a continuidade do serviço e a integridade dos passageiros, a proteção contra surtos elétricos no setor ferroviário deve obedecer a padrões internacionais muito mais rígidos do que os residenciais ou comerciais.
Pontos Críticos e Vulneráveis na Ferrovia:
- Sistemas de Sinalização (Intertravamento): Falhas em circuitos de via ou sinais luminosos podem causar acidentes fatais ou paralisar malhas inteiras por segurança. A proteção aqui precisa ser redundante e de altíssima confiabilidade.
- Telecomunicações e Dados: A comunicação constante entre o Centro de Controle Operacional (CCO) e os trens (sistemas CBTC, por exemplo) não pode sofrer interferências, ruídos ou cortes causados por surtos, sob pena de perda de visibilidade da frota.
- Subestações de Tração e Energia: Locais onde a alta tensão é convertida para alimentar os trens são naturalmente sujeitos a violentos surtos de manobra e descargas diretas nas linhas de transmissão.
A Hitel possui expertise específica para entender a topologia única das redes ferroviárias, onde o aterramento é tecnicamente complexo devido à resistividade do solo ao longo da via e a exposição às intempéries é total e constante.
Normas Técnicas e Compliance (ABNT NBR 5410)
Quando falamos de proteção elétrica, não estamos discutindo “boas práticas” opcionais, mas sim o cumprimento da lei e conformidade técnica rigorosa. No Brasil, a “bíblia” que rege as instalações elétricas de baixa tensão é a ABNT NBR 5410, e ignorá-la pode ter consequências jurídicas severas.
“A norma estabelece explicitamente que o uso de proteção contra sobretensões transitórias é obrigatório em locais onde descargas atmosféricas são frequentes (caso do Brasil) ou onde a instalação é alimentada total ou parcialmente por linha aérea.” Interpretação da Associação Brasileira de Normas Técnicas.
Além da NBR 5410, para sistemas completos de proteção contra descargas atmosféricas (o famoso SPDA ou para-raios), utiliza-se a complexa NBR 5419, que foi atualizada recentemente trazendo o conceito de Análise de Risco detalhada. Estar em total conformidade (Compliance) com essas normas é crucial para:
- Aprovação de Projetos: Obtenção e renovação do Auto de Vistoria do Corpo de Bombeiros (AVCB).
- Cobertura de Seguros: Em caso de sinistro (queima de equipamentos ou incêndio), as seguradoras podem e costumam negar a indenização se a perícia constatar que a proteção elétrica não estava normativa.
- Responsabilidade Civil e Criminal: Proteção jurídica dos engenheiros e gestores da empresa em caso de acidentes de trabalho envolvendo eletricidade.
Para quem busca aprofundar o conhecimento técnico sobre os padrões globais que inspiram nossas normas, vale a pena consultar os materiais da IEC (International Electrotechnical Commission), autoridade mundial no assunto.
Como Implementar um Sistema de Proteção Eficiente
A implementação de um sistema de proteção de surto elétrico eficaz não é uma tarefa para amadores ou eletricistas sem especialização. Ela exige um diagnóstico preciso e uma visão holística da instalação. Abaixo, detalhamos o passo a passo ideal para garantir a blindagem da sua infraestrutura:
1. Análise de Risco e Diagnóstico
Tudo começa com dados. Mapeie a localização geográfica da planta para entender a densidade de descargas atmosféricas na região (Ng). Cruze isso com o valor financeiro dos equipamentos a serem protegidos e a criticidade da operação (o que acontece se parar?).
2. Conceito de Zonas de Proteção (LPZ)
A engenharia moderna utiliza o conceito de LPZ (Lightning Protection Zones). A ideia é reduzir o nível de perigo gradualmente, de fora para dentro.
- LPZ 0: Área externa, onde o risco de impacto direto e campo magnético total é máximo.
- LPZ 1: Zona de transição (entrada da energia), onde a corrente do raio é limitada pelo DPS Classe I.
- LPZ 2: Zona interna, próxima aos equipamentos sensíveis, onde a tensão residual é controlada pelos DPS Classe II e III.
3. Coordenação Energética de DPS
Os dispositivos instalados nas diferentes zonas devem “conversar” entre si energeticamente. Se o DPS de entrada atuar muito tarde, o DPS fino queimará instantaneamente. A coordenação garante que cada dispositivo lide exatamente com a parcela de energia para a qual foi projetado, garantindo a sobrevivência do conjunto.
4. Sistema de Aterramento e Equipotencialização
De nada adianta instalar o melhor DPS do mercado se não houver um caminho de baixa impedância para escoar o surto para a terra. O sistema de aterramento deve ser inspecionado regularmente para garantir sua integridade. Além disso, a equipotencialização (unir todas as massas metálicas ao mesmo terra) é vital para evitar diferenças de potencial perigosas dentro da fábrica.
Perguntas Frequentes (FAQ)
Reunimos aqui as dúvidas mais comuns e críticas que nossa equipe de engenharia recebe de gestores de manutenção e projetos.
Sem o DPS, a energia excedente de um surto não tem para onde ir a não ser através dos circuitos dos seus equipamentos. O resultado varia: pode ocorrer uma degradação lenta e invisível dos componentes, reduzindo a vida útil de máquinas de 10 para 2 anos, ou pode ocorrer a queima imediata (“catastrófica”) de placas eletrônicas, resultando em paradas não planejadas e custos de reposição emergenciais.
Não, de forma alguma. Disjuntores e fusíveis são dispositivos termomagnéticos projetados para proteger a fiação contra sobrecargas e curtos-circuitos (eventos que duram segundos ou minutos). Eles são mecanicamente lentos demais para “ver” ou reagir a um surto elétrico, que ocorre em microsegundos. O DPS é o único dispositivo com a velocidade de reação necessária para essa proteção.
A vida útil de um DPS não é medida em tempo (anos), mas sim pela quantidade e intensidade dos surtos que ele drenou. Um único surto massivo pode esgotar um DPS, ou ele pode durar anos drenando pequenos surtos. A maioria dos modelos profissionais possui uma “janela de status” visual (verde/vermelha). Quando fica vermelho, o varistor interno cumpriu sua missão (sacrificou-se para salvar o equipamento) e o módulo deve ser substituído imediatamente.
Para uma residência pequena, talvez seja aceitável. Para indústrias e comércios, não é recomendado. Devido à indutância dos cabos longos, a proteção instalada na entrada perde eficiência à medida que a fiação avança pela fábrica. A proteção deve ser feita em cascata (Classes I, II e III) para garantir que a tensão residual que chega lá na ponta, no sensor da máquina, seja inofensiva.
Não, eles são complementares e interdependentes. O aterramento é o “esgoto” por onde a corrente indesejada escapa. O DPS é a “válvula” inteligente que abre esse caminho instantaneamente quando detecta uma sobretensão. Um sistema de aterramento excelente sem DPS não protege seus eletrônicos contra surtos que vêm pela fase ou neutro.
Conclusão
Ao longo deste guia, ficou claro que a proteção de surto elétrico deixou de ser um acessório técnico opcional para se tornar um pilar estratégico de sustentabilidade, segurança e eficiência operacional. Seja lidando com a complexidade e a exposição de uma malha ferroviária ou com a precisão milimétrica de robôs industriais, a capacidade de mitigar riscos elétricos é o que muitas vezes define quem para no meio do caminho e quem continua produzindo e lucrando.
Recapitulando os três pontos cruciais para sua gestão:
- Invisibilidade e Frequência do Risco: Surtos acontecem diariamente por manobras de rede, não apenas durante tempestades visíveis. O dano é cumulativo.
- Normatização e Segurança Jurídica: Seguir rigorosamente a NBR 5410 e 5419 não é burocracia, é a única forma de proteger seu patrimônio jurídico e garantir coberturas de seguros.
- Solução em Camadas (Profundidade): A proteção eficaz exige um projeto de engenharia com coordenação entre DPS de Classe I, II e III, além de um aterramento sólido.
Proteger sua empresa é uma decisão inteligente e proativa. Não espere a próxima tempestade de verão ou a próxima falha de fornecimento da concessionária para descobrir a fragilidade do seu sistema produtivo. O custo da prevenção é sempre uma fração do custo da recuperação.
Sua operação merece a máxima segurança e continuidade. Converse com nossos engenheiros e garanta a tranquilidade técnica que seu negócio precisa para crescer sem interrupções.
