Subestações de Energia

Classes (IEC 60099-4:2014): Station Low, Station Medium e Station High

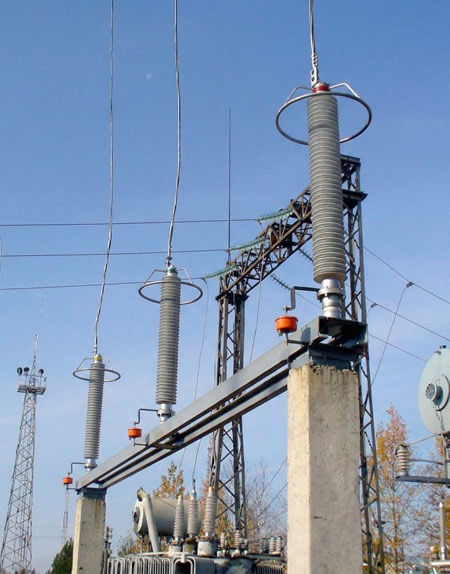

Os para-raios das classes SL, SM e SH são aplicados nas linhas de transmissão em alta tensão e nas subestações de energia.

Suas funções são de proteger o sistema elétrico contra sobretensões transitórias elevadas, e de limitar a intensidade e duração da corrente elétrica subsequente.

Chega de apagões, os para-raios desviam os surtos indesejados para o sistema de aterramento, e reduzem drasticamente a intensidade da corrente evitando assim que os surtos cheguem até as subestações e os transformadores eliminando danos ao patrimônio e perdas com sistemas inoperantes.
- Tensão nominal de 9 até 612 kV;
- Corrente de descarga nominal de 20 kA;
- Impulso de alta corrente (4/10us) de 100 kA;
- Impulso de Longa Duração até 3200 A;
- Energia Específica (2 impulsos 2000μs) até 25,6 kJ/kV (Ur);
- Corrente de curto-circuito de 65 kA (rms) durante 0,2s / 800 A (rms) durante 2s;

Dispositivos Contadores de Surto e de Medição de Corrente de Fuga, de Harmônicas e de Temperatura estão disponíveis no portfólio. Consulte-nos para maiores detalhes.

Manual

Entrar em contato

Outras
Soluções

Ferrovia

Conheça soluções especificas para o setor ferroviário. Conectores e Bondeamento de Trilho, Sinalização e Ferramentas.

Proteção Elétrica

Confira nossas soluções de proteção elétrica. Para Raios, ESE, polimérico ZnO, detector de trovoadas e solda exotérmica.

Proteção Catódica

Prevenir a corrosão de estruturas metálicas, como tubulações e armaduras de concreto, tornando-as o cátodo de uma célula eletroquímica.

Perguntas
frequentes

Qual a diferença das classes SL, SM e SH e para quais níveis de tensão são indicadas?

As siglas referem-se às classes da norma IEC 60099-4: Station Low (SL), Station Medium (SM) e Station High (SH). Estes para-raios são projetados para aplicações críticas em linhas de transmissão de alta tensão e subestações de energia. O portfólio cobre uma vastíssima gama de aplicações, suportando tensões nominais que variam de 9 kV até 612 kV, garantindo a proteção adequada desde a média até a extra-alta tensão.

Como este equipamento protege ativos valiosos como transformadores contra surtos?

A função principal é a proteção patrimonial e operacional. Ao detectar uma sobretensão transitória elevada (um surto), o para-raios atua instantaneamente desviando essa energia para o sistema de aterramento e limitando a intensidade da corrente. Isso impede que o surto atinja equipamentos sensíveis e caros, como os transformadores de potência, evitando danos físicos irreversíveis e os consequentes "apagões" por falha do sistema.

É possível monitorar o funcionamento e a "saúde" destes para-raios?

Sim. Para garantir a máxima confiabilidade em subestações, oferecemos dispositivos complementares de monitoramento. Estão disponíveis no portfólio contadores de surtos e dispositivos para medição de corrente de fuga, harmônicas e temperatura. Esses acessórios permitem um acompanhamento preciso da operação e auxiliam na manutenção preditiva da subestação.
