Sinalização Ferroviária: Guia Técnico Completo de Normas e Segurança

A ferrovia é um ambiente de extremos. Extrema carga, extrema inércia e extrema responsabilidade. Quando um trem de minério com 300 vagões e 30.000 toneladas se move a 80 km/h, ele se torna uma força da natureza. A física nos diz que, uma vez em movimento, essa massa não quer parar. Se o maquinista avistar um obstáculo a 500 metros, já é tarde demais. O impacto é matemático, inevitável e catastrófico. Neste cenário de risco iminente, a única linha de defesa entre a operação lucrativa e o desastre logístico é a Sinalização Ferroviária. Ela é a linguagem silenciosa que dita o ritmo da malha, a autoridade suprema que, sem dizer uma palavra, ordena a vida e a morte nos trilhos.

Muito Além de Placas: A Ciência Complexa por Trás da Sinalização Ferroviária

Para o Diretor de Operações, o Gerente de Via Permanente ou o Engenheiro de Segurança, entender a sinalização não é apenas sobre “comprar placas”. É sobre entender um ecossistema complexo de neurociência, óptica física, legislação federal e engenharia de tráfego.

Este não é um artigo superficial. Este é o Dossiê Técnico Definitivo. Nas próximas linhas, vamos dissecar cada parafuso, cada norma e cada fóton de luz envolvido na segurança ferroviária. Se você busca excelência operacional e compliance total, você está no lugar certo.

	Tópico
1	Fundamentos: A Física da Inércia e a Necessidade da Comunicação Antecipada
2	Fator Humano: Neurociência e Ergonomia Cognitiva na Cabine
3	Engenharia de Materiais: A Ciência da Retrorrefletividade e Durabilidade
4	Tipologia Completa: O Grande Catálogo de Sinalização Vertical
5	Tecnologia: Sinalização Luminosa, Circuitos de Via e Aspectos
6	Ponto Crítico: Segurança Máxima em Passagens em Nível (PN)
7	Guia de Instalação: Protocolo Técnico de Fixação e Posicionamento
8	Revolução 4.0: CBTC, ATC e a Digitalização da Via
9	Compliance: Normas ANTT, ABNT e Responsabilidade Civil
10	Gestão: Matriz de Decisão de Compra e Manutenção
11	Glossário: Dicionário Técnico Ferroviário A-Z
12	Conclusão: O ROI da Segurança e FAQ

Fundamentos da Sinalização Ferroviária: A Física da Inércia e a Comunicação Antecipada

Para compreender a complexidade da sinalização, é preciso, antes de tudo, curvar-se às leis da física clássica. A operação ferroviária baseia-se no princípio do contato aço-aço, que oferece uma resistência ao rolamento significativamente menor do que o contato borracha-asfalto dos veículos rodoviários. Embora essa característica confira ao trem uma eficiência energética inigualável permitindo o transporte de toneladas com um consumo de combustível proporcionalmente ínfimo ela impõe um desafio crítico: o baixíssimo coeficiente de atrito. Sem a “aderência” que permite a um caminhão estancar em poucos metros, o trem torna-se refém da sua própria inércia, exigindo que cada manobra de desaceleração seja planejada com precisão matemática muito antes de se tornar necessária.

O Conceito de Distância de Parada e a “Direção no Futuro”

Um trem de carga plenamente carregado pode pesar dezenas de milhares de toneladas. Quando essa massa ganha energia cinética, a distância necessária para dissipá-la é vasta: em situações de emergência, a parada total pode ocorrer apenas após 2 a 3 quilômetros da aplicação dos freios. Isso estabelece um paradoxo operacional fascinante: o maquinista não dirige apenas no espaço, mas sim “no futuro”. As decisões tomadas no presente como o acionamento do freio de serviço ou a manutenção da aceleração só se traduzirão em um estado físico concreto na via daqui a vários minutos e quilômetros à frente. O campo de visão humano torna-se, portanto, insuficiente para garantir a segurança.

A Sinalização como Sistema de Previsibilidade

A Sinalização Ferroviária surge como a solução tecnológica para preencher essa lacuna temporal e sensorial. Ela atua como uma extensão dos sentidos do maquinista, fornecendo dados vitais sobre a ocupação da via, a posição de desvios e limites de velocidade muito além da linha do horizonte. Em essência, ela é um sistema de previsibilidade.

Sem um sistema de sinalização eficiente (seja ele visual, via rádio ou embarcado), a operação seria forçada a regredir à “marcha à vista”. Nesse cenário, o trem não poderia ultrapassar a velocidade que permitisse parar dentro da distância visível (frequentemente inferior a 20 km/h), o que destruiria a produtividade e tornaria a logística ferroviária economicamente inviável frente a outros modais. A sinalização é, portanto, o que permite converter o perigo da inércia na eficiência do fluxo logístico moderno.

Neurociência e Ergonomia Cognitiva na Cabine

Por que as placas seguem padrões rígidos de cor e forma? Isso não é estética. É Neuromarketing aplicado à Segurança.

O Cérebro do Maquinista sob Estresse

A condução ferroviária é monótona. O efeito visual dos trilhos convergindo no horizonte cria um estado de transe hipnótico. Quando uma emergência ocorre, o cérebro do maquinista precisa sair do “piloto automático” e reagir em milissegundos.

A sinalização é projetada para “hackear” esse processo cognitivo:

• Processamento Pré-Atencional: Antes mesmo de o maquinista ler o texto “PARE”, o córtex visual dele já identificou a cor vermelha e a forma octogonal. O cérebro libera cortisol (hormônio do alerta) e prepara os músculos para acionar o freio. Isso economiza 0,5 a 1,0 segundo de reação. A 80 km/h, um segundo equivale a 22 metros percorridos. Esses 22 metros são a diferença entre o susto e a colisão.
• Carga Cognitiva Reduzida: Placas poluídas, com muito texto ou fontes decorativas, exigem “processamento foveal” (leitura atenta). Placas padronizadas exigem apenas reconhecimento de padrão. A Hitel segue rigorosamente os manuais de identidade visual para garantir que a mensagem seja instantânea.

A Ciência da Retrorrefletividade e Durabilidade

Este é o coração técnico do produto. Uma placa de sinalização ferroviária é um dispositivo óptico de precisão.

O Fenômeno da Retrorreflexão

Existem três tipos de reflexão:

1. Difusa: A luz bate e se espalha (ex: parede branca). Inútil para sinalização.
2. Especular: A luz bate e reflete no ângulo oposto (ex: espelho). Inútil, pois a luz não volta para o motorista.
3. Retrorrefletiva: A luz bate e retorna exatamente para a fonte de emissão.

Como o farol do trem e os olhos do maquinista estão quase alinhados, a placa precisa pegar a luz do farol e devolvê-la em um cone estreito de volta para a cabine.

A Tecnologia das Películas (Microesferas vs. Microprismas)

A Hitel trabalha com tecnologias que atendem à NBR 14644:

• Tipo I (Grau Engenharia): Utiliza microesferas de vidro. Reflete cerca de 70 candelas. É aceitável para pátios iluminados e sinalização secundária. Vida útil: 7 anos.
• Tipo III (Alta Intensidade): Microesferas encapsuladas em colmeia. Reflete cerca de 250 candelas. Padrão para muitas vias. Vida útil: 10 anos.
• Tipo IX e XI (Grau Diamante/Prismática): O topo de linha. Utiliza microprismas sintéticos. Reflete acima de 500 ou 800 candelas. Essencial para placas críticas (Pare, Cruz de Santo André) e regiões com neblina, fumaça ou chuva frequente. Vida útil: 10 a 12 anos.

Nota de Engenharia: Uma placa feita com vinil comum (não refletivo) é invisível à noite a mais de 50 metros. Em uma ferrovia, isso é negligência criminal.

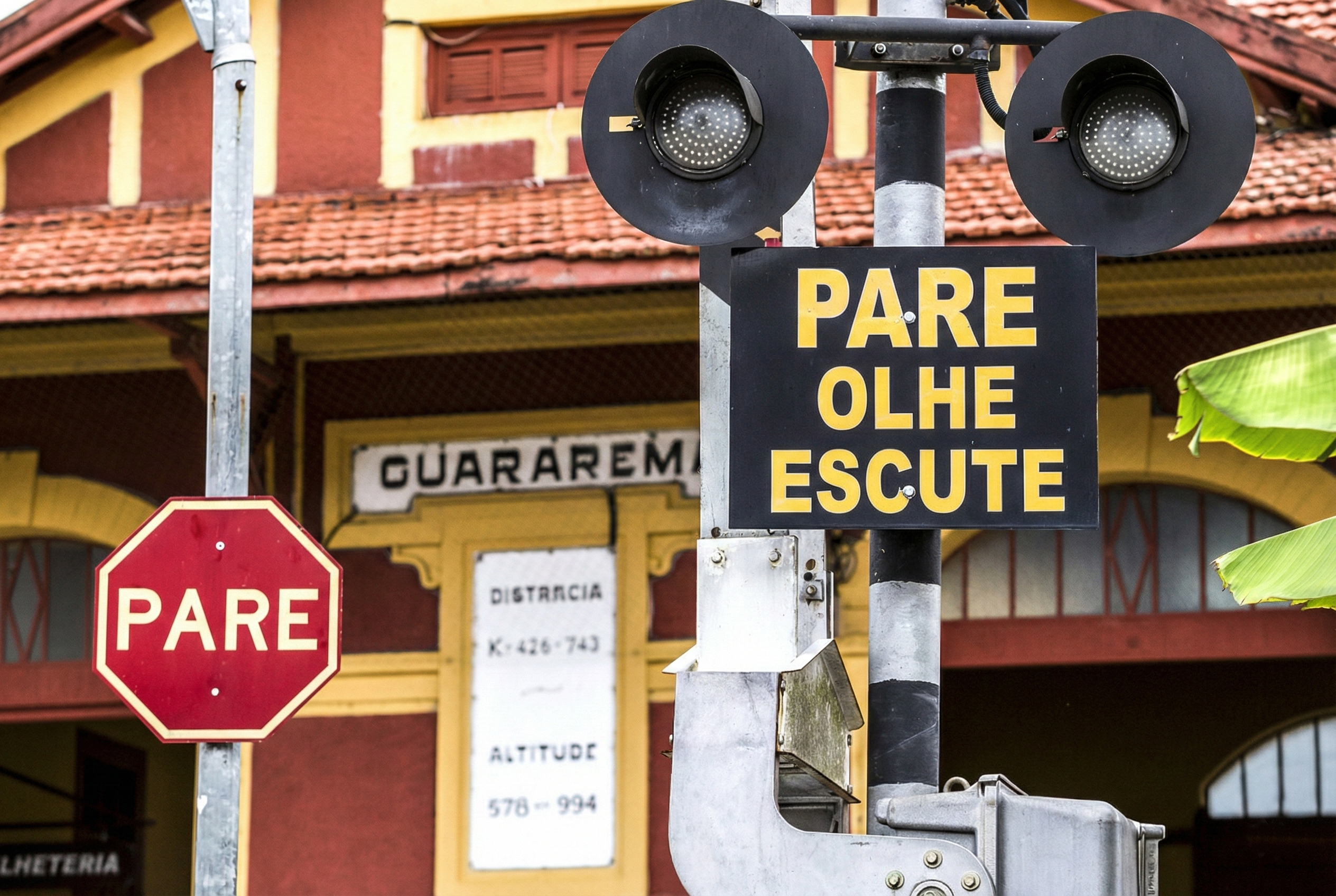

Tipologia Completa: O Grande Catálogo de Sinalização Ferroviária Vertical

A sinalização vertical não é apenas um guia visual; ela é o protocolo de segurança materializado ao longo da via. Ao planejar um trecho, cada placa é posicionada com base em estudos de engenharia que consideram a rampa (inclinação) e a velocidade de projeto da linha.

A. Sinalização de Regulamentação (Obrigatória)

Estas placas possuem caráter imperativo. O descumprimento de qualquer uma delas é classificado como uma violação de segurança passível de sanções severas, pois coloca em risco a integridade de todo o sistema.

• VMA (Velocidade Máxima Autorizada): São as sentinelas do limite físico da via. Frequentemente apresentam uma configuração binária (ex: 80/60), onde o número superior refere-se a composições de passageiros ou trens vazios, e o inferior a trens de carga pesada. Essa distinção é vital porque a energia cinética (Ec = ½ mv²) de um trem de carga é massivamente superior, exigindo velocidades menores para garantir que ele permaneça dentro da curva de frenagem segura.
• Limites de Pátio: Estabelecem a fronteira jurídica e operacional entre a via permanente (trecho aberto) e a zona de manobra. A partir deste ponto, o controle passa da autorização de licenciamento de longo curso para o controle de tráfego local. Cruzar este limite sem a permissão explícita do CCO (Centro de Controle Operacional) é equivalente a invadir uma contramão em uma rodovia.
• Placa de Parada: Define o “ponto zero” para operações específicas. Em terminais de granéis ou combustíveis, um erro de posicionamento de apenas um metro pode inviabilizar o carregamento automatizado ou causar acidentes ambientais.

B. Sinalização de Advertência (Alerta)

Diferente da regulamentação, estas placas preparam o psicológico e o mecânico do maquinista para um evento futuro, combatendo a fadiga e a monotonia da viagem.

• Placas de Aproximação: Funcionam como um pré-aviso. Elas informam a proximidade de sinais luminosos (semáforos) ou PNs (Passagens de Nível). Como o trem não pode desviar de obstáculos, o maquinista utiliza esse alerta para iniciar a “pré-frenagem”, ajustando a pressão no encanamento geral de freio antes mesmo de avistar o perigo.
• Placa de Apito (W – Whistle): Uma ordem sonora. O acionamento da buzina em pontos estratégicos (túneis, pontes e curvas sem visibilidade) é a única forma de proteger equipes de manutenção que possam estar trabalhando na via e alertar pedestres e motoristas em áreas rurais ou urbanas.

C. Marcos e Identificadores

Estes são os elementos de georreferenciamento que permitem a gestão de ativos em malhas que se estendem por milhares de quilômetros.

• Marcos Quilométricos: Funcionam como o DNA da localização ferroviária. Toda a gestão de ativos, desde a substituição de um trilho com fadiga até o socorro em descarrilamentos, depende da precisão destes marcos. Eles permitem que o CCO e as equipes de campo falem a mesma língua geográfica.
• Marcos de Entrevia (Fouling Point): Talvez o elemento físico mais crítico em um pátio de manobras. Ele delimita o ponto exato onde as duas linhas de um desvio se afastam o suficiente para garantir o gabarito de segurança. Se a cauda de um trem estacionado “morder” esse limite (ficar aquém do marco), qualquer composição passando pela linha adjacente sofrerá uma colisão lateral, conhecida como abarroamento, que pode causar tombamentos catastróficos.

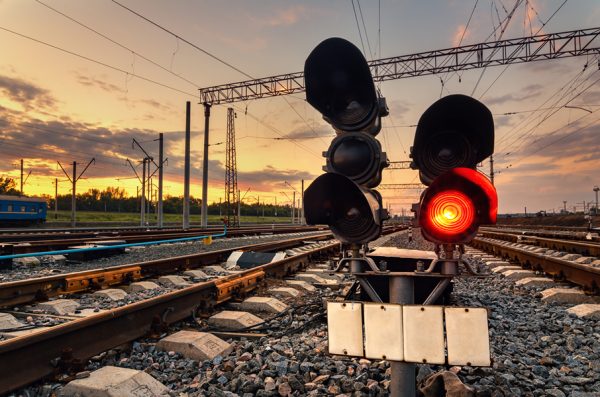

Sinalização Luminosa, Circuitos de Via e Aspectos

Enquanto a placa é estática, a sinalização luminosa é dinâmica. Ela muda conforme o tráfego.

O Circuito de Via (Track Circuit)

Como o sinal sabe que o trem está lá?

Os trilhos são condutores elétricos. Uma corrente baixa passa por eles. Quando o trem (eixo de aço maciço) entra no trecho, ele cria um curto-circuito entre o trilho direito e o esquerdo. Um relé detecta esse curto (“queda de relé”) e automaticamente muda o sinal atrás do trem para Vermelho. É um sistema Fail-Safe: se a bateria acabar ou o cabo romper, o relé cai e o sinal fica vermelho por segurança.

Os Aspectos (Cores)

• Verde (Via Livre): Prossiga na velocidade máxima autorizada.
• Amarelo (Atenção/Restrito): Prossiga preparado para parar no próximo sinal. O bloco seguinte está ocupado.
• Vermelho (Pare): Parada absoluta. O bloco à frente tem um trem ou um trilho quebrado.
• Branco Lunar ou Azul: Geralmente usados para autorizar manobras dentro de pátios, sem garantir via livre até a próxima estação.

Ponto Crítico: Segurança Máxima em Passagens em Nível (PN)

As Passagens em Nível são o “Calcanhar de Aquiles” da segurança ferroviária. É onde o sistema fechado da ferrovia encontra o caos do trânsito rodoviário.

O Tripé de Proteção da PN

1. Sinalização Passiva (Placas):
   • Cruz de Santo André: O ícone universal de cruzamento. Deve ser feita com película Grau Diamante para brilhar intensamente com o farol dos carros.
   • Placa de ferrovia com barreira (A-39): Instalada na rodovia, avisa o motorista que haverá cancelas à frente.
   • “Pare, Olhe, Escute”: A instrução básica de sobrevivência.
2. Sinalização Ativa:
   • Luzes piscantes e sirenes de alto volume (100dB+) para penetrar o isolamento acústico dos carros modernos.
3. Barreiras Físicas: Cancelas automáticas.

Estatística: Segundo a ANTT, a maioria dos acidentes em PNs ocorre não por falha mecânica, mas por imprudência do motorista que “achou que dava tempo”. Por isso, a sinalização da Hitel para PNs é superdimensionada, visando o impacto visual agressivo para “acordar” o motorista.

Guia de Instalação: Protocolo Técnico de Fixação e Posicionamento

A eficácia de um sistema de sinalização não termina na impressão da película; ela depende da integridade geométrica da instalação. Uma placa mal posicionada pode ser invisível durante uma tempestade ou, no pior dos casos, tornar-se um obstáculo físico para a composição.

A. O Gabarito de Via (Clearance) e o Envelope Dinâmico

Diferente de uma rodovia, a ferrovia opera com um “túnel virtual” rigoroso. O trem não é um bloco estático; ele possui um balanço senoidal (efeito de “caça”) e oscilações laterais causadas pela suspensão e pelo desgaste dos trilhos.

• Regra de Ouro (Envelope de Segurança): Toda a estrutura de suporte (poste e braçadeiras) e a própria placa devem permanecer estritamente fora do Gabarito Dinâmico. Qualquer invasão pode resultar no cisalhamento da placa por uma carga excedente ou por um vagão com oscilação excessiva.
• Distância Lateral: O padrão técnico exige que a face da placa esteja posicionada, geralmente, entre 2,80m e 3,20m do eixo da via (centro dos trilhos). Em curvas, essa distância deve ser recalculada devido à “flecha” do vagão (superlargura interna e externa).
• Altura de Montagem: A borda inferior deve manter uma cota de segurança (geralmente 1,50m a 2,00m em relação ao boleto do trilho). Isso evita que o sinal seja encoberto por vegetação rasteira ou danificado por equipamentos de manutenção de via, como a socadora de lastro ou a reguladora de lastro.

B. O Ângulo de Ataque e a Engenharia da Refletividade

A física da luz é o maior aliado ou inimigo do maquinista noturno. Uma placa mal angulada pode se tornar um borrão de luz branca ou desaparecer completamente.

• O Erro dos 90º: Instalar a placa perfeitamente perpendicular à via causa o Reflexo Especular. A luz do potente farol da locomotiva bate na placa e retorna diretamente para os olhos do maquinista, ofuscando-o e impedindo a leitura da mensagem.
• Ajuste de Especialista (Divergência): Recomenda-se uma rotação de 3º a 5º para fora (em direção oposta à linha). Essa técnica garante que a luz seja processada pela retrorreflexão (as microesferas de vidro devolvem a luz para a fonte de forma difusa) e não como um espelho plano. Isso mantém a legibilidade constante desde a aproximação remota até o momento da passagem.

C. Estratégias de Fixação e Resiliência contra Vandalismo

Em trechos críticos ou áreas urbanas, a sinalização ferroviária é alvo constante de furto para revenda de metal ou vandalismo por pichação. A engenharia de materiais deve atuar aqui para garantir a disponibilidade do ativo.

• Hardware de Segurança: Substitua parafusos convencionais por sistemas “One-Way” ou “Torx com Pino Central”, que exigem ferramentas raras no mercado comum. O uso de porcas autotravantes com flange e deformação de rosca após o aperto impede a remoção manual.
• Inovação em Substratos: Em “zonas quentes” de criminalidade, o alumínio deve ser banido. O uso de ACM (Aluminium Composite Material) com núcleo plástico ou, preferencialmente, Polímeros de Alta Resistência (PRFV) é a melhor prática. Como esses materiais não possuem valor comercial no mercado de reciclagem de metais (sucata), o índice de furto cai drasticamente.
• Proteção de Superfície: Aplicação de películas anti-pichação de alta performance permite a limpeza com solventes simples, sem danificar a refletividade da placa original, preservando o investimento público ou privado.

Revolução 4.0: CBTC, ATC e a Digitalização da Via

A sinalização está evoluindo do aço para o silício.

ATC (Automatic Train Control)

O ATC é o “anjo da guarda” eletrônico. Se o maquinista passar por um sinal vermelho ou exceder a velocidade, o sistema (lendo balisas no chão) aplica o freio de emergência automaticamente. Ele não pergunta, ele atua.

CBTC (Communications-Based Train Control) – O Fim do Bloco Fixo?

No sistema tradicional, os blocos são fixos no chão (ex: a cada 2km). No CBTC, o trem calcula sua posição via rádio/GPS e cria um “bloco móvel” de segurança ao seu redor. Isso permite que os trens andem muito mais perto uns dos outros, aumentando drasticamente a capacidade da linha.

A Placa Morreu? Não. Mesmo em linhas com CBTC total (como Metrô L4 de SP), a sinalização vertical existe. Por quê?

1. Backup: Se o sistema cair (pane de rádio), a operação volta para o manual visual.
2. Orientação Espacial: O operador humano precisa de referências visuais para conforto e confirmação espacial.
3. Pessoal de Manutenção: Os operários que andam na via a pé não têm computadores CBTC. Eles precisam das placas para saber onde estão e se protegerem.

Compliance: Normas ANTT, ABNT e Responsabilidade Civil

A sinalização ferroviária é um documento legal exposto ao tempo.

Responsabilidade Civil e Criminal

Em caso de acidente (ex: colisão em PN), a primeira coisa que a perícia verifica é a sinalização.

• A placa estava lá?
• Ela estava legível (retrorrefletividade em dia)?
• Ela seguia a norma ABNT NBR?

Se a resposta for “não” para qualquer item, a concessionária (e seus gestores) podem ser responsabilizados civil e criminalmente por negligência.

Principais Normas de Referência

• ABNT NBR 16686: Sinalização Vertical Viária (base técnica para refletivos).
• Manual de Sinalização Ferroviária da Concessionária: Cada operadora (Rumo, VLI, MRS) tem seu caderno técnico que deve ser seguido à risca.
• Resoluções da ANTT: Definem os parâmetros mínimos de segurança operacional.

Gestão: Matriz de Decisão de Compra e Manutenção

Como comprar certo? Use esta matriz para evitar desperdício de CAPEX.

Fator	Solução Econômica (Errada)	Solução Técnica (Hitel)	Resultado a Longo Prazo
Substrato	Chapa de Aço Pintada	Alumínio Composto (ACM) ou Fibra	Aço enferruja em 2 anos. ACM dura 15+ anos. Menor custo de troca.
Película	Vinil Impresso (Publicidade)	Película Tipo III ou IX (Normatizada)	Vinil apaga em 18 meses. Película dura 10 anos. Segurança contínua.
Fixação	Parafusos comuns	Fixadores Inox Anti-Furto	Evita roubo e queda da placa por vibração/ferrugem.
Custo	Baixo Inicial	Custo Total de Propriedade (TCO) Otimizado	O barato sai caro. A solução técnica elimina 3 ou 4 trocas ao longo da década.

O Plano de Manutenção

Sinalização ferroviária não é “instalar e esquecer”.

• Limpeza: Em ferrovias de minério, a poeira de ferro cobre a placa. Lavagem semestral com água e sabão neutro restaura 90% da refletividade.
• Poda: O mato cresce rápido no Brasil tropical. A “roçada” deve priorizar a desobstrução visual das placas.

Glossário: Dicionário Técnico Ferroviário A-Z

Para dominar o jargão e mostrar autoridade:

• Abarroamento: Colisão lateral entre trens, geralmente em AMVs, quando não se respeita o Marco de Entrevia.
• AMV (Aparelho de Mudança de Via): O conjunto de agulhas que permite o trem mudar de trilho (o popular “desvio”).
• Balisa: Dispositivo eletrônico instalado entre os trilhos que transmite dados (como velocidade da via) para a antena do trem.
• Bigode: As faixas zebradas pintadas na traseira de veículos ou em obstáculos fixos para aumentar a visibilidade.
• Cadência: O ritmo de piscada de um sinal luminoso.
• Headway: O intervalo de tempo ou distância entre dois trens consecutivos.
• Licença: Autorização formal (digital ou em papel) para o trem ocupar um trecho.
• Linha Singela: Via única onde os trens vão e vêm, exigindo pátios de cruzamento (loops) para se cruzarem.
• Material Rodante: Tudo que anda sobre o trilho (locomotivas, vagões, autos de linha).
• Via Permanente: O conjunto de infraestrutura fixa: lastro, dormentes, trilhos e sinalização.

Conclusão: O ROI da Segurança

Chegamos ao final deste guia com uma certeza: Sinalização Ferroviária é Investimento, não Custo.

Uma via bem sinalizada permite:

1. Velocidade Comercial Maior: O maquinista confia na via e mantém a velocidade máxima, reduzindo o tempo de ciclo (Turnaround Time).
2. Redução de Prêmios de Seguro: Seguradoras valorizam gestão de risco proativa.
3. Proteção da Marca: Um único acidente grave gera manchetes negativas que destroem a reputação corporativa construída em décadas.

Na Hitel, nós não vendemos apenas placas. Nós vendemos a garantia de que, na calada da noite, sob chuva e neblina, quando o maquinista buscar uma referência visual para proteger sua vida e sua carga, ele verá um sinal claro, brilhante e inequívoco.

Sua ferrovia move o país. Nossa sinalização ferroviária garante que ela não pare.
