Sistemas de distribuição: O guia completo para uma proteção eficiente contra surtos
Você já parou para pensar na jornada que a eletricidade percorre desde as grandes usinas até chegar à tomada da sua casa ou à máquina da sua indústria? Essa “estrada” final é o que chamamos de sistemas de distribuição. É nela que o bicho pega: por serem redes extensas e muitas vezes expostas ao tempo, elas são os alvos favoritos de raios e oscilações bruscas de energia. Imagine que a rede elétrica é como uma grande artéria; se houver um entupimento ou uma pressão excessiva (um surto), o corpo todo sofre. Sem a proteção adequada, um simples relâmpago pode queimar transformadores caríssimos e deixar bairros inteiros no escuro. Neste guia, vamos mergulhar no universo da proteção para redes de distribuição e descobrir como a tecnologia de ponta pode blindar sua infraestrutura contra o caos.

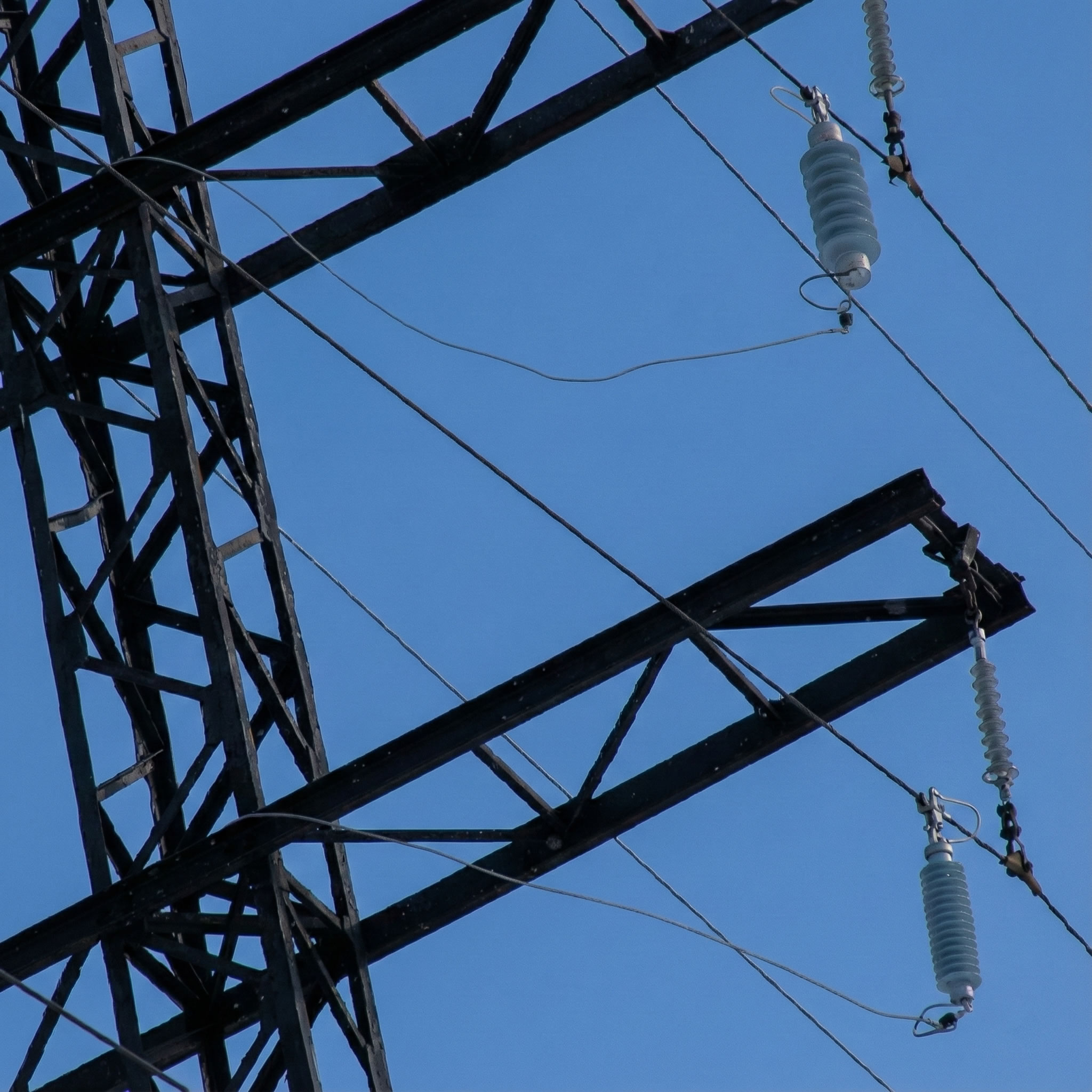

O que são sistemas de distribuição e por que eles precisam de proteção?
Para começar nossa conversa, precisamos entender que os sistemas de distribuição são a etapa final do fornecimento de energia. Eles pegam a eletricidade que vem das linhas de transmissão (em altíssima voltagem) e a entregam em níveis que nós conseguimos usar. Pense neles como os “entregadores de última milha” do setor elétrico. Sem eles, a energia gerada lá longe nunca chegaria até você.
Mas por que proteger algo que parece tão robusto? A resposta é simples: exposição. As redes de distribuição são, em sua maioria, aéreas. Isso significa que elas estão à mercê de tempestades, ventos fortes e o toque acidental de galhos de árvores ou animais. Cada um desses eventos pode gerar o que chamamos de sobretensão transitória um pico de energia tão forte que nenhum equipamento comum consegue aguentar. Sem proteção, o sistema de distribuição é como uma represa sem vertedouro: quando a água sobe demais, a estrutura rompe.
O papel vital dos para-raios na continuidade do serviço elétrico
Você provavelmente já ouviu falar em para-raios, mas nos sistemas de distribuição, eles são muito mais do que simples hastes metálicas. Nós estamos falando de dispositivos inteligentes de óxido de metal que funcionam como válvulas de segurança eletrônicas. Em um dia normal, eles não fazem nada; ficam lá, vigiando a rede. Mas, no milissegundo em que um raio atinge a linha, eles “abrem” o caminho e drenam essa energia destrutiva para a terra.
A continuidade do serviço depende inteiramente dessa ação rápida. Se o para-raios não atuar, a sobretensão percorre os fios e entra direto nos transformadores e nas casas das pessoas. O resultado? Apagão. Para as empresas de energia e indústrias, manter o serviço contínuo não é apenas uma questão de conforto, é uma questão de contrato e multas. Um sistema bem protegido é sinônimo de um sistema que nunca para.
Entendendo as classes DM e DH (IEC 60099 – 4 : 2014)
Se você gosta de seguir as regras do jogo, precisa conhecer a norma IEC 60099-4:2014. Ela é a bússola que guia os fabricantes de equipamentos elétricos no mundo todo. Nos sistemas de distribuição, destacam-se duas classes principais de para-raios:
- Distribution medium (DM): Projetados para redes com exigências moderadas, onde a incidência de raios é média e a carga do sistema permite uma proteção robusta, mas padrão.
- Distribution high (DH): Estes são os “pesos-pesados” da distribuição. São aplicados onde a rede sofre ataques constantes de descargas atmosféricas ou onde a importância da linha exige uma capacidade de absorção de energia muito maior.
Escolher entre DM e DH não é uma questão de preferência, mas de necessidade técnica. A Hitel oferece ambas as classes para garantir que, não importa o quão agressivo seja o ambiente, seu sistema esteja blindado.
Por que os surtos elétricos são o maior inimigo das redes aéreas?
Imagine uma rodovia onde, de repente, surge uma onda gigante de carros em altíssima velocidade. O engavetamento é certo, não é? Os surtos elétricos são exatamente isso. Em sistemas de distribuição aéreos, esses surtos podem vir de duas fontes: a natureza (raios) ou o próprio sistema (manobras de rede).
As redes aéreas funcionam como antenas gigantes. Quando um raio cai nas proximidades, ele induz uma voltagem altíssima nos cabos. Se essa onda de energia encontrar um transformador sem proteção, ela vai literalmente “fritar” o isolamento interno do equipamento. Além dos raios, o ligar e desligar de grandes máquinas industriais também gera “soluços” elétricos que, acumulados, diminuem a vida útil de toda a rede. Por isso, a proteção não é um luxo, é uma estratégia de sobrevivência para o patrimônio.
Como o desvio de surtos para o aterramento evita apagões
O segredo de um bom para-raios está em para onde ele manda o problema. Nos sistemas de distribuição, a meta é sempre a terra. O aterramento é o destino final de qualquer surto indesejado. O para-raios atua como um porteiro inteligente: ele identifica que a voltagem subiu além do limite seguro e desvia essa corrente excedente para o sistema de aterramento antes que ela chegue aos equipamentos sensíveis.
O que acontece depois? O para-raios reduz drasticamente a intensidade da corrente subsequente e “fecha” a porta assim que o perigo passa, permitindo que a energia normal continue fluindo para as subestações e transformadores. Isso evita que os disjuntores da rede desarmem sem necessidade. Ou seja: chega de apagões por causa de pequenas tempestades! O desvio eficiente é o que mantém as luzes acesas enquanto a tempestade ruge lá fora.
Especificações técnicas: Da tensão nominal à energia específica
Para os engenheiros e técnicos que buscam precisão, o para-raios da Hitel para sistemas de distribuição apresenta números que impressionam. Estamos falando de equipamentos projetados para suportar o tranco:
- Tensão nominal: Variando de 3 até 54 kV, cobrindo quase todas as configurações de redes de distribuição primária.
- Impulso de alta corrente (4/10\mu s): Capacidade de suportar até 100 kA. Isso é muita energia em um piscar de olhos!
- Energia específica: Até 3,54 kJ/kV. Este valor indica quanta energia o dispositivo consegue absorver e dissipar sem se autodestruir.
Esses dados não são apenas números em um papel; eles representam a segurança de que o equipamento não vai falhar quando você mais precisar dele. É a ciência aplicada para garantir que a eletricidade seja sua aliada, não uma ameaça.
A importância dos 10 kA de corrente de descarga nominal
Você pode se perguntar: “Por que 10 kA?”. No mundo da distribuição, a corrente de descarga nominal de $10$ kA é o padrão de ouro para a maioria das aplicações. Ela define a capacidade do para-raios de lidar com descargas atmosféricas repetitivas sem perder sua eficácia.
Pense no para-raios como um atleta de endurance. Ele precisa ser capaz de receber vários golpes (surtos) e continuar de pé. Um equipamento com 10 kA de corrente nominal garante que, mesmo em uma temporada de chuvas intensas com raios frequentes, a proteção não se degrade rapidamente. É essa durabilidade que reduz os custos de substituição e as saídas de emergência das equipes de manutenção para trocar equipamentos queimados no topo dos postes.
Proteção de transformadores: Preservando o patrimônio da rede
O transformador é, sem dúvida, o item mais caro e crítico em um poste de distribuição. Ele é o coração que pulsa a energia para as residências. Quando um surto atinge um transformador desprotegido, o dano ao patrimônio é imediato e doloroso para o bolso. Além do custo do equipamento novo, existe o custo logístico de levar um caminhão-guincho, trocar a unidade e restabelecer o sistema.
Usar para-raios de classes DM ou DH instalados corretamente junto aos transformadores é a melhor apólice de seguro que você pode ter. Eles limitam a intensidade e a duração da corrente que entra no transformador, garantindo que ele opere dentro de sua margem de segurança. Proteger o transformador é proteger o investimento e garantir que a inoperância não drene os lucros da sua operação.
Diferenças entre Distribution Medium (DM) e Distribution High (DH)
Embora ambos protejam sistemas de distribuição, a escolha entre DM e DH depende do “campo de batalha”. A classe distribution medium (DM) é excelente para áreas urbanas comuns e redes rurais com baixa incidência de descargas. Ela oferece um equilíbrio perfeito entre custo e benefício.
Já a classe distribution high (DH) é a escolha para pontos críticos. Imagine uma linha que passa pelo topo de uma montanha ou uma rede que alimenta um hospital ou uma grande indústria. Nesses casos, o DH é necessário porque possui uma robustez maior para lidar com impulsos de longa duração (até 450 A) e uma resiliência térmica superior. O DH é para quem não aceita menos do que a máxima confiabilidade disponível no mercado.
Eficiência operacional: Reduzindo perdas com sistemas inoperantes
Tempo é dinheiro, e no setor elétrico, cada minuto de sistema inoperante custa caro. Quando uma rede de distribuição cai, indústrias param a produção, comércios perdem vendas e o descontentamento dos clientes cresce. A eficiência operacional de uma concessionária ou de uma planta industrial está diretamente ligada à qualidade da sua proteção contra surtos.
Ao investir em para-raios de alta performance, você está reduzindo drasticamente as falhas catastróficas. Isso significa menos paradas não planejadas e uma rede muito mais estável. A redução de danos ao patrimônio e a eliminação de perdas financeiras por inatividade pagam o investimento nos equipamentos da Hitel em pouquíssimo tempo. É uma escolha inteligente para quem foca em resultados de longo prazo.
Manutenção e confiabilidade em redes de distribuição
Como garantir que sua proteção continua funcionando? A confiabilidade de um sistema de distribuição passa por uma manutenção bem feita. Os para-raios modernos são projetados para serem de baixa manutenção, mas não devem ser esquecidos. Inspeções visuais em busca de danos no invólucro ou sinais de atuação excessiva são fundamentais.
Um ponto crucial é o estado do aterramento. De nada adianta ter o melhor para-raios do mundo se o caminho para a terra estiver interrompido ou com alta resistência. A confiabilidade é um tripé: equipamento de qualidade (Hitel), instalação correta e aterramento eficiente. Quando esses três elementos estão em sintonia, seus sistemas de distribuição tornam-se quase inabaláveis perante as intempéries da natureza.
O impacto financeiro da proteção inadequada em sistemas de energia
Você já fez a conta de quanto custa um transformador queimado + a equipe de manutenção + as multas por falta de energia? O valor é assustador. Muitas vezes, tenta-se economizar centavos na compra de protetores de baixa qualidade, apenas para perder milhares de reais em danos subsequentes.
A proteção inadequada nos sistemas de distribuição é um dos maiores ralos de dinheiro em infraestrutura elétrica. O uso de para-raios que não atendem às normas ou que estão subdimensionados para a carga da rede é um risco que não vale a pena correr. Escolher a Hitel é optar por uma engenharia séria que entende que a economia real vem da prevenção de falhas, e não do menor preço de etiqueta.
Sustentabilidade e segurança na distribuição elétrica
Hoje em dia, ser eficiente não é o bastante; é preciso ser seguro e sustentável. Um sistema elétrico que sofre menos danos gera menos resíduos (menos transformadores descartados precocemente) e utiliza melhor os recursos naturais. Além disso, a segurança das pessoas que circulam perto dos postes é aumentada quando os equipamentos de proteção operam corretamente, evitando explosões ou quedas de cabos energizados.
Para-raios modernos, como os da Hitel, utilizam tecnologias que não agridem o meio ambiente e possuem carcaças resistentes que não se fragmentam perigosamente em caso de falha extrema. Isso mostra que a preocupação com a segurança e o meio ambiente caminha lado a lado com a alta performance técnica.
Por que escolher as soluções da Hitel para sua infraestrutura?
A Hitel não é apenas uma fornecedora; somos parceiros da sua rede. Ao escolher nossos produtos para seus sistemas de distribuição, você leva:
- Experiência: Anos de atuação no mercado brasileiro entendendo nossas condições climáticas únicas.
- Tecnologia: Produtos que excedem os requisitos da norma IEC, garantindo uma margem de segurança extra.
- Suporte: Uma equipe pronta para ajudar você a entender qual classe (DM ou DH) faz mais sentido para o seu cenário específico.
Como dimensionar a proteção ideal para o seu sistema?
Para encerrar nosso guia, vamos à parte prática. Para dimensionar a proteção dos seus sistemas de distribuição, você deve observar:
- A tensão nominal da rede: O para-raios deve ser compatível com a voltagem da linha (3 a 54 kV).
- O nível isoceráunico: Quão comum são os raios na sua região? Isso define se você vai de DM ou DH.
- A importância da carga: Se a rede alimenta serviços essenciais, a redundância e a classe DH são obrigatórias.
Não tente adivinhar. O dimensionamento correto evita que o para-raios atue desnecessariamente ou que ele falhe por ser fraco demais. Consulte sempre especialistas para garantir que cada centavo investido retorne em forma de proteção real.
Conclusão
Proteger sistemas de distribuição é um desafio constante, mas com as ferramentas certas, esse desafio torna-se uma vantagem competitiva. Através do uso estratégico de para-raios das classes DM e DH, é possível transformar uma rede vulnerável em uma infraestrutura resiliente, eficiente e lucrativa. Não espere pelo próximo apagão ou pelo próximo transformador queimado para agir. A prevenção é o caminho mais curto para o sucesso operacional e a segurança patrimonial. Invista em qualidade, invista em conhecimento e conte com a Hitel para manter sua energia fluindo sempre na direção certa.
Pronto para fortalecer sua rede? Visite nosso site e fale com um especialista agora mesmo!
FAQs (Perguntas frequentes)
A principal diferença está na capacidade de carga e na robustez. O DH (Distribution High) é projetado para suportar correntes de surto mais intensas e duradouras do que o DM (Distribution Medium), sendo ideal para áreas com muitos raios ou cargas críticas.
Sim, ao protegerem a rede primária e os transformadores, eles evitam que sobretensões gigantescas cheguem à rede secundária (a que entra nas casas). No entanto, para proteção total, recomenda-se também o uso de DPS (Dispositivos de Proteção contra Surtos) dentro das residências.
Se a energia do surto exceder a capacidade do equipamento (como os 3,54 kJ/kV), o dispositivo pode sofrer uma falha térmica. Por isso, dimensionar corretamente a classe (DM ou DH) conforme a incidência de raios da região é vital para evitar a destruição do próprio protetor.
Sim! Com tensões nominais que vão de 3 a 54 kV, nossos produtos atendem perfeitamente às redes padrão de 13,8 kV e 34,5 kV, que são as mais comuns nos sistemas de distribuição brasileiros.
Graças aos blocos de óxido de zinco (ZnO), o para-raios possui uma resistência que cai drasticamente durante o surto, mas volta a ser altíssima logo em seguida. Isso “corta” a passagem da corrente da rede elétrica para o solo assim que o surto passa, evitando curtos-circuitos prolongados.
