A infraestrutura ferroviária e os grandes complexos industriais possuem uma característica em comum: operam de forma ininterrupta e estão expostos a eventos atmosféricos severos. Tratar a proteção elétrica (SPDA) de forma isolada, instalando apenas captores ou focando exclusivamente no aterramento, deixa lacunas críticas na confiabilidade do projeto, resultando em queima de placas eletrônicas sensíveis, paradas operacionais e possíveis acidentes com a equipe de campo.
A engenharia moderna exige uma arquitetura de segurança 360 graus. Isso significa atuar desde a fase preditiva (antes do raio cair) até a mitigação de surtos elétricos residuais na ponta dos equipamentos de dados. A seguir, detalharemos o framework técnico definitivo de 6 etapas para garantir uma proteção elétrica (SPDA) integral da sua planta produtiva ou malha viária, integrando as tecnologias globais mais robustas do mercado.
Etapa 1: Detecção Preditiva de Tempestades com ATSTORM
A primeira barreira de defesa em um ecossistema de proteção elétrica (SPDA) não é física, é informacional. Antes que a energia térmica e eletromagnética do raio atinja a estrutura, o sistema de segurança precisa retirar o elemento humano da zona de risco e preparar a planta para o evento.

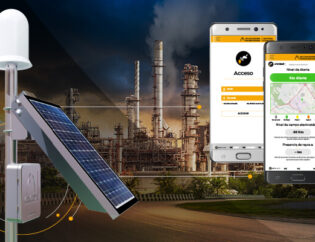

O sistema ATSTORM opera monitorando a variação do campo eletrostático local. Diferente de radares meteorológicos comuns que acusam tempestades já formadas a quilômetros de distância, o ATSTORM mede o gradiente de potencial na exata microescala da sua operação.
- Previsibilidade: Identifica o risco na “Fase 1”, antes do primeiro raio cair.
- Automação: Aciona alarmes, sirenes e envia notificações via relés de forma autônoma.
- Eficiência Operacional: Reduz drasticamente os falsos alarmes, evitando paradas desnecessárias que custam milhares de reais em tempo de inatividade.
Etapa 2: Captura Controlada no Sistema de Proteção Elétrica (SPDA)
Uma vez que o risco é iminente, o objetivo passa a ser controlar o ponto de impacto. Deixar que o raio escolha aleatoriamente o ponto mais alto da instalação (como antenas de comunicação ou pórticos ferroviários) não é recomendado dentro da proteção elétrica (SPDA).

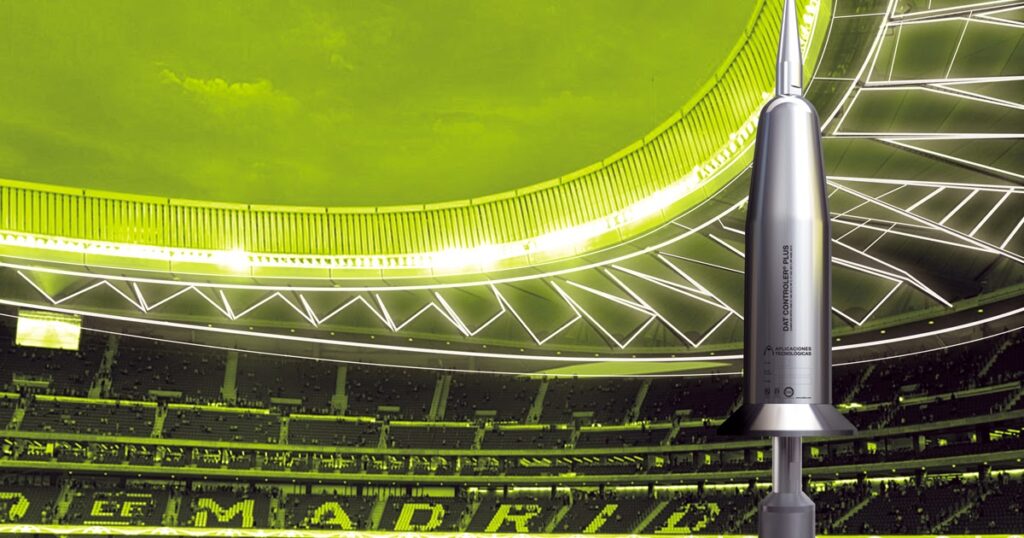

A utilização de captores com dispositivo de antecipação de emissão, como o DAT CONTROLER PLUS, garante um raio de proteção vastamente superior às hastes de Franklin convencionais. Ele emite um traçador ascendente contínuo que intercepta o raio antes que ele atinja qualquer outra estrutura na zona protegida.
Dica Técnica: Dê preferência aos modelos Remote. A linha DAT CONTROLER PLUS REMOTE permite o teste e a verificação online do estado do captor via conexão IoT, sem a necessidade de enviar um técnico (habilitado para trabalhar em espaço confinado/altura NR-35) para inspecionar a ponta do para-raios.
Etapa 3: Condução e Aterramento de Alta Confiabilidade (Apliweld)
Capturar o raio é apenas o começo; a energia na casa das centenas de quiloamperes precisa ser conduzida e dissipada no solo sem gerar arcos voltaicos ou aquecimento destrutivo nas descidas.

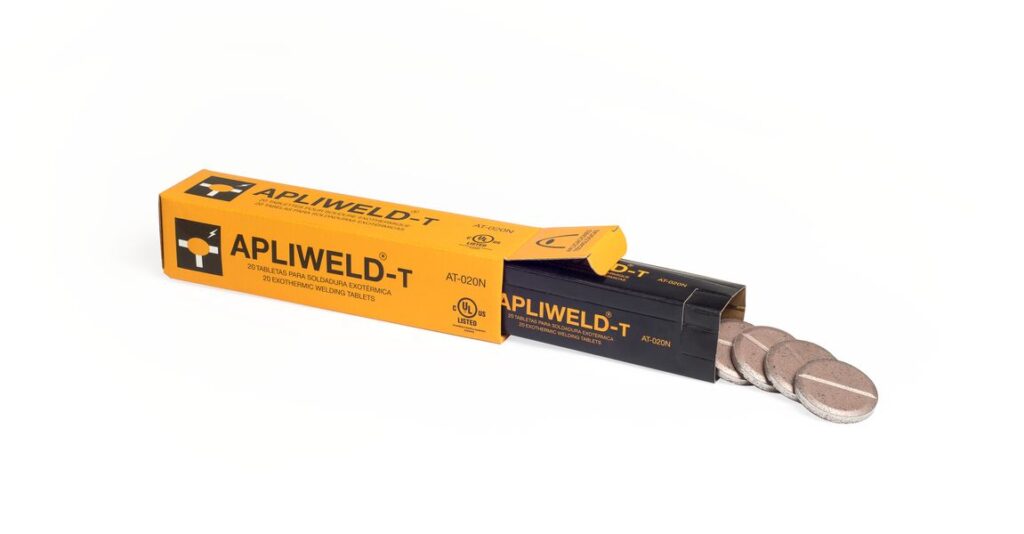

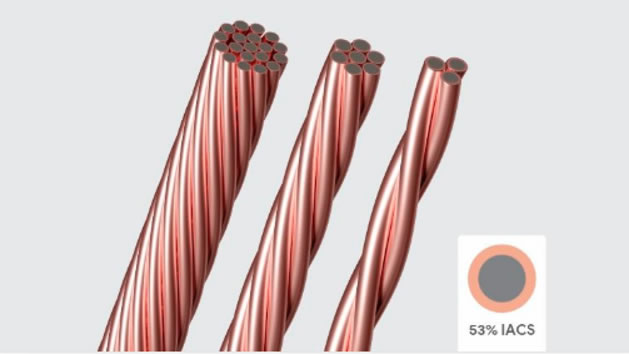

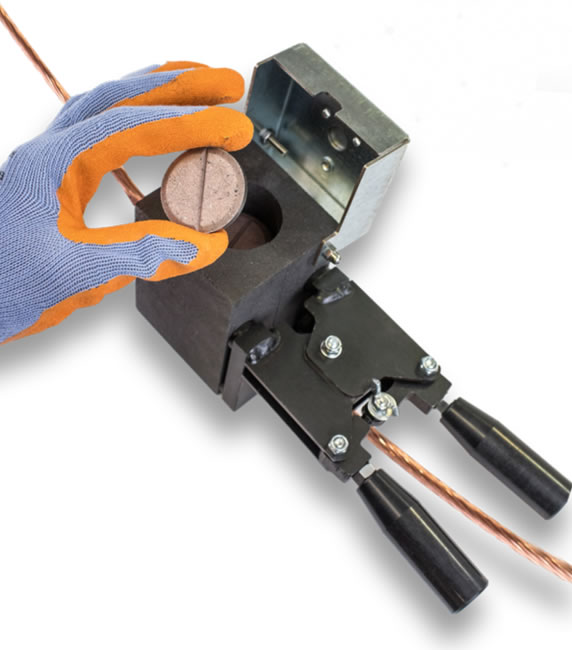

Para a descida, utiliza-se cabos de aço cobreado, que aliam a resistência mecânica do aço (crucial contra furtos e tração mecânica) com a condutividade e resistência à corrosão do cobre. No solo, a energia é escoada por hastes de aterramento profundas. No entanto, o elo mais fraco de qualquer malha de proteção elétrica (SPDA) são as conexões. É aqui que entra a solda exotérmica APLIWELD.
Vantagens do Sistema APLIWELD Secure+
A substituição das antigas conexões mecânicas e da solda exotérmica em pó por pastilhas representa um salto em segurança e logística:
- Formato em Pastilha: Elimina o desperdício, não absorve umidade, facilita o transporte e padroniza a dosagem exata para a conexão.

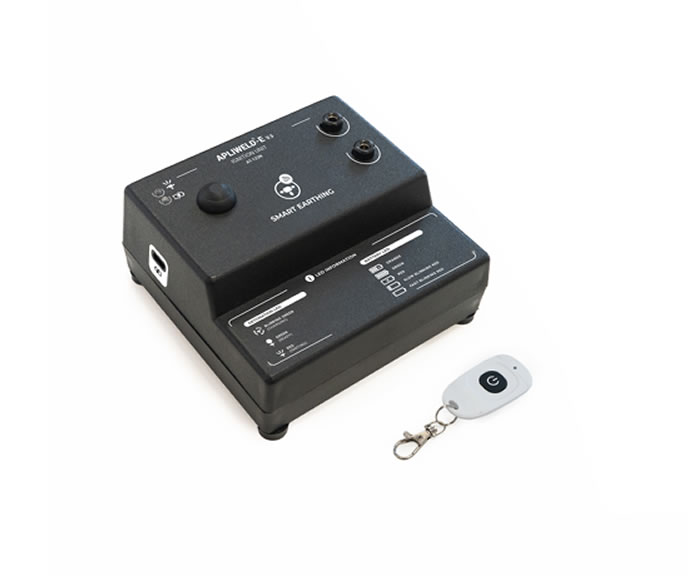

- Ignição Remota Eletrônica: O operador aciona a reação química via controle Bluetooth (ou cabo à distância), garantindo risco zero de queimaduras e projeções de escória sobre o técnico, enquadrando o processo nas normas mais rigorosas de SST.
- Fusão Perfeita: Cria uma conexão molecular indestrutível, que não sofre afrouxamento por vibração (essencial na proximidade de trilhos) ou oxidação ao longo de décadas.
Etapa 4: Blindagem de Linhas Vivas com Para-raios Poliméricos

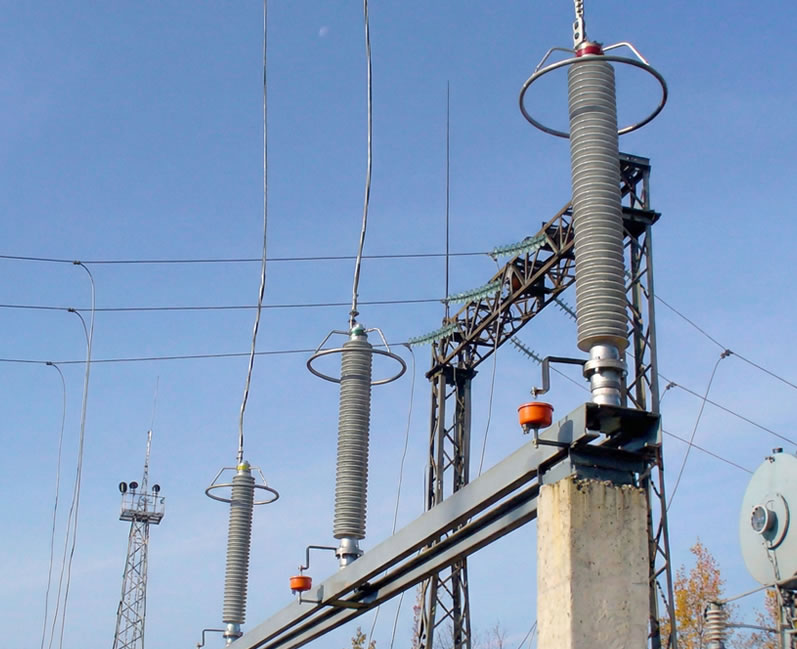

As linhas de transmissão e distribuição que alimentam complexos industriais e as catenárias do modal ferroviário (sistemas DC ou AC de alta tensão) são rodovias abertas para surtos de tensão oriundos de raios.

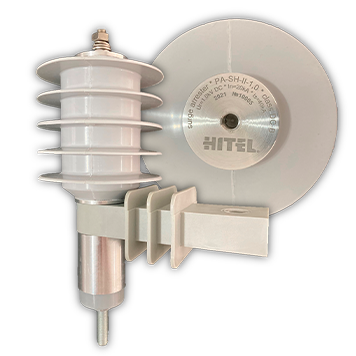

Nesta etapa, instalam-se Para-raios Poliméricos. Eles atuam limitando as sobretensões na rede primária antes que atinjam as subestações. O invólucro de silicone polimérico oferece vantagens mecânicas insuperáveis em relação à antiga porcelana:
- Anti-estilhaçamento: Em caso de falha catastrófica, o polímero não explode projetando fragmentos cortantes sobre a via ou operadores.
- Resistência à poluição: O perfil hidrofóbico do silicone afasta a água e evita o trilhamento elétrico, exigindo muito menos manutenção em ambientes salinos ou com alta poeira de minério.
Etapa 5: Proteção de Entradas de Energia AC (Baixa Tensão) com Hakel
Mesmo com a malha de aterramento externa e captores dimensionados corretamente, uma parcela da energia eletromagnética do raio é induzida nos cabos de energia (baixa tensão) que entram nas salas elétricas, datacenters e painéis de controle.

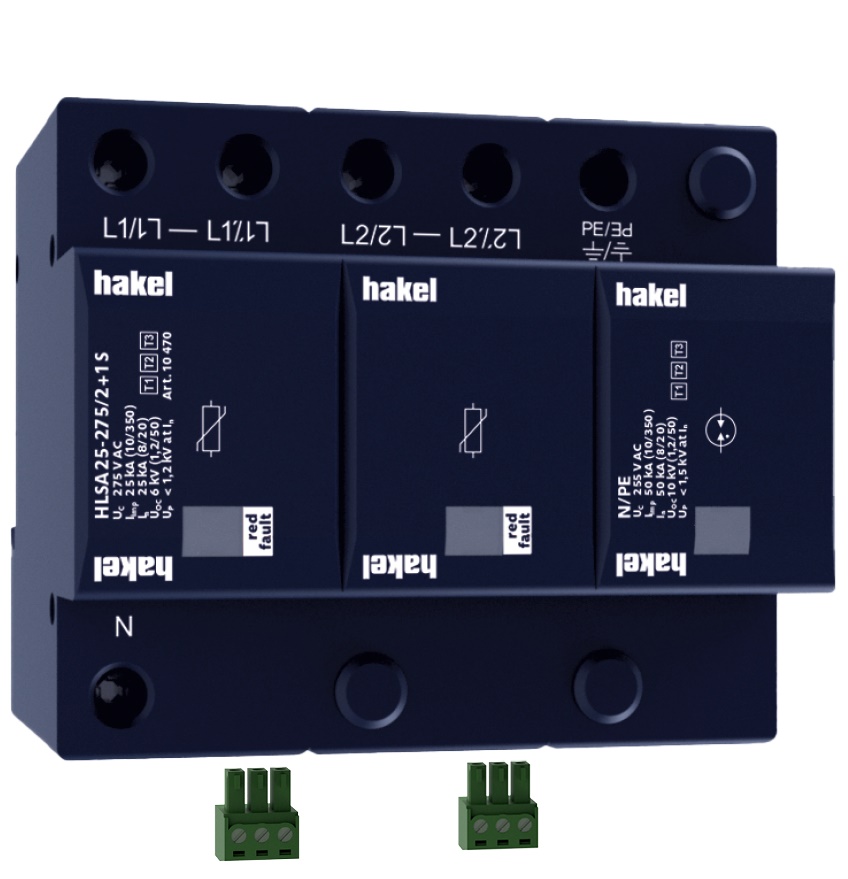

Uma proteção elétrica (SPDA) completa exige Dispositivos de Proteção contra Surtos (DPS) da Hakel para a energia AC. Essa linha de defesa atua nos Quadros Gerais de Baixa Tensão (QGBT), ceifando os picos de tensão transitória (Classe I e II) para a terra em frações de nanossegundos. Sem isso, os motores, CLPs e fontes de alimentação da planta estariam suscetíveis a queima instantânea.
Etapa 6: Proteção de Equipamentos Sensíveis DC e Dados com Hakel
O último e mais delicado elo do sistema é a malha de sinalização, telecomunicação e equipamentos operacionais sensíveis (Sistemas PTC, servidores de fibra óptica, CFTV e painéis de automação operando em Corrente Contínua – DC e protocolos de rede).
Aqui, a tolerância a surtos é virtualmente zero. Um pequeno pico residual de energia induzida que passe pelos quadros principais destruirá microprocessadores caríssimos. A aplicação de DPS Hakel específicos para Linhas de Dados e DC fecha o ecossistema de proteção interna (MPS), trabalhando em harmonia com a estrutura externa.
- Sinalização Ferroviária: Garante que a via não perca comunicação (evitando trens parados por falha de sinal).
- Datacenters de Borda: Mantém a leitura de telemetria e o SCADA operacionais mesmo durante as tempestades mais agressivas.
Conclusão e Próximo Passo
O projeto de um sistema isolado não é capaz de conter a natureza multivariada de uma descarga atmosférica. Adotar as 6 etapas, desde a detecção inteligente do ATSTORM, passando pela captura e condução estruturada com Apliweld, até a supressão de surtos finos em AC/DC com Hakel, é a única forma de construir uma proteção elétrica (SPDA) verdadeiramente robusta. Projetos fragmentados custam mais em manutenção corretiva e lucro cessante. Para uma arquitetura de proteção integral dimensionada para o seu passivo industrial ou ferroviário, fale com nossos especialistas.
Perguntas Frequentes
O que compõe um projeto moderno de proteção elétrica (SPDA)?
Um projeto moderno vai além das hastes no telhado. Ele integra 6 etapas: detecção preditiva de raios, captores de alta tecnologia, condutores e soldas de aterramento precisas, para-raios de linha viva e supressores de surto (DPS) para redes elétricas e de dados.
Por que substituir a solda exotérmica em pó por pastilhas Apliweld na malha de aterramento?
O formato em pastilha evita o desperdício, não absorve umidade e padroniza a dosagem da conexão. Aliado à ignição remota eletrônica, o sistema elimina os riscos de queimaduras para o operador, adequando-se às mais rígidas normas de Segurança do Trabalho.
Qual a vantagem do captor DAT CONTROLER PLUS Remote para o sistema SPDA?
A versão Remote possui conectividade IoT, permitindo que a equipe de manutenção verifique diariamente o status de funcionamento do captor de forma remota, eliminando a necessidade de trabalho em altura para inspeção visual periódica da proteção elétrica (SPDA).
Se eu possuo proteção elétrica (SPDA) externa, ainda preciso dos DPS Hakel?
Sim. A estrutura externa protege a edificação contra incêndio e danos mecânicos, mas a queda do raio gera um forte campo eletromagnético que induz surtos nos cabos elétricos internos. Os DPS Hakel são essenciais para evitar a queima de equipamentos sensíveis conectados às redes AC, DC e de dados.
