Você já parou para calcular, na ponta do lápis, quanto custa exatamente um único minuto da sua operação parada? Não estamos falando apenas do lucro cessante imediato, mas do impacto em cadeia que uma interrupção causa na credibilidade da marca e na logística de entrega. Para gestores de manutenção, engenheiros de infraestrutura e diretores industriais, o silêncio de uma fábrica parada por falha elétrica não representa paz; ele é o som do prejuízo financeiro e do risco iminente. A falha de um único componente, muitas vezes negligenciado, pode desencadear um efeito dominó catastrófico, comprometendo equipamentos que custam milhões, atrasando prazos de entrega cruciais e, o mais crítico de tudo, colocando em risco a integridade física das equipes de campo. Neste guia definitivo e aprofundado, vamos mergulhar fundo no universo da proteção elétrica. Você entenderá não apenas o funcionamento técnico dos dispositivos e as exigências das normas vigentes, mas principalmente como uma estratégia robusta de proteção blinda o seu patrimônio contra imprevistos e maximiza o ROI (Retorno sobre Investimento) da sua planta industrial ou infraestrutura ferroviária.

	Tópico
1	O que é Proteção Elétrica e por que ela é inegociável?
2	Os 3 Pilares de um Sistema de Proteção Elétrica Eficiente
3	Principais Ameaças da Proteção Elétrica: O que pode derrubar sua operação?
4	O Arsenal de Defesa: Principais Dispositivos de Proteção Elétrica
5	Proteção Elétrica Ferrovia: Desafios de Alta Tensão
6	Diferenças Cruciais: Proteção Industrial vs. Residencial
7	Normas Técnicas e Compliance (NR-10, NBR-5410)
8	Como a Falta de Proteção Destrói o ROI
9	Planejamento e Manutenção Preventiva
10	Perguntas Frequentes (FAQ)
11	Conclusão

O que é Proteção Elétrica e por que ela é inegociável?

Para dominar este assunto e tomar decisões assertivas, precisamos ir além das definições básicas de dicionário. Na engenharia de alta performance, a definição precisa ser exata e abrangente.

A proteção elétrica é o ecossistema integrado de dispositivos, sensores e estratégias destinados a monitorar continuamente os parâmetros da rede, detectar condições anormais (como sobrecargas, curtos-circuitos, fugas de corrente ou surtos) e atuar automaticamente para isolar a falha. O objetivo é duplo: minimizar danos destrutivos aos equipamentos e garantir, acima de tudo, a preservação da vida humana.

A função primordial de um sistema moderno não é apenas “desligar” a energia quando algo dá errado de forma binária. A tecnologia atual permite gerenciar a falha de forma inteligente. Um bom sistema de proteção elétrica deve possuir a “inteligência” necessária para distinguir entre uma corrente de partida de um motor (que é alta, mas normal e passageira) e um curto-circuito real que exige interrupção imediata. Essa capacidade de discernimento evita paradas desnecessárias que prejudicam a produção, ao mesmo tempo em que mantém a vigilância ativa para perigos reais.

Por que é inegociável no cenário atual?

No ambiente corporativo e industrial contemporâneo, a eletricidade é a matéria-prima vital da produtividade. Sem ela, esteiras param, sistemas de refrigeração falham, dados cruciais são perdidos e a segurança do local é comprometida. Investir em proteção não deve ser classificado na contabilidade como “gasto” ou “despesa”, mas sim como um seguro operacional indispensável. A ausência de proteção adequada transforma sua instalação em uma bomba-relógio, onde a questão não é “se” vai falhar, mas “quando” e “quanto vai custar”.

N

Nota do Especialista: A proteção elétrica atua na escala de milissegundos. O tempo de reação dos dispositivos é, literalmente, a diferença entre um disjuntor desarmado (que pode ser religado em minutos) e um painel de controle totalmente carbonizado (que exigirá semanas para substituição com um custo muito alto de reposição).

Os 3 Pilares de um Sistema de Proteção Elétrica Eficiente

Para que um projeto de sistema de proteção elétrica seja considerado tecnicamente confiável e aprovado em auditorias, ele não pode ser apenas um amontoado de componentes instalados aleatoriamente. Ele deve obedecer, rigorosamente, a três princípios fundamentais da engenharia elétrica. Sem a harmonia entre estes pilares, você terá falhas de operação ou, pior, uma falsa sensação de segurança.

1. Seletividade (Coordenação)

A seletividade é a capacidade do sistema de isolar a falha no ponto mais próximo possível de sua origem, mantendo o restante da instalação em funcionamento normal. Imagine que ocorre um curto-circuito em uma máquina específica no final da linha de produção. A seletividade garante que apenas o disjuntor daquela máquina atue.

• Sem seletividade: Um problema pequeno em um exaustor poderia desligar o disjuntor geral da planta, parando toda a fábrica e causando um prejuízo desproporcional ao problema.
• Com seletividade: A falha é contida localmente (“cirurgicamente”), enquanto os outros setores continuam produzindo e faturando. Isso exige cálculos complexos de curvas de atuação (amperométrica e cronológica) durante o projeto.

2. Sensibilidade

O sistema precisa ser extremamente refinado para detectar falhas incipientes, ou seja, problemas que estão apenas começando. Uma proteção com baixa sensibilidade pode não perceber uma fuga de corrente leve que, com o tempo, evolui para um arco elétrico. Por outro lado, a sensibilidade deve ser equilibrada para não causar atuações indevidas (falsos positivos), que irritam a operação e desacreditam o sistema. Ajustar a sensibilidade dos relés, disjuntores e sensores é uma arte que equilibra a segurança máxima com a disponibilidade operacional necessária.

3. Rapidez (Tempo de Eliminação da Falha)

A eletricidade, quando fora de controle, libera uma quantidade enorme de energia térmica e mecânica. Quanto mais tempo uma corrente de curto-circuito flui pelos condutores, maior é o dano físico aos cabos (derretimento da isolação), barramentos (deformação por força magnética) e equipamentos. A proteção deve atuar o mais rápido possível. A velocidade é essencial para limitar a energia passante, garantindo que o equipamento possa ser reparado em vez de sucateado após o incidente.

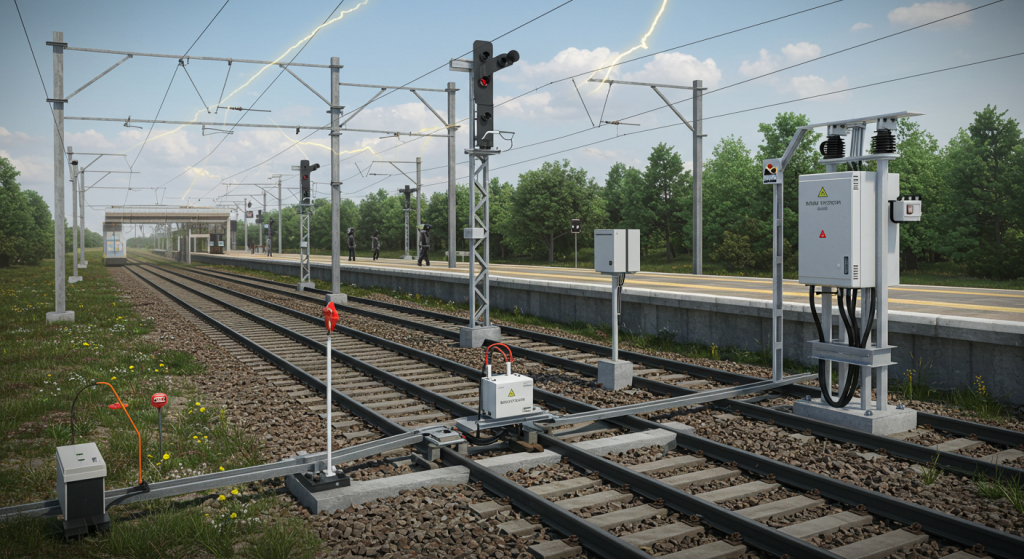

Principais Ameaças da Proteção Elétrica: O que pode derrubar sua operação?

Para defender sua infraestrutura, é preciso conhecer profundamente o inimigo. No contexto de Proteção Elétrica Industrial, lidamos com fenômenos físicos que, se não controlados, são devastadores. Existem três vilões principais que assombram as redes elétricas:

Sobrecarga

A sobrecarga ocorre quando a corrente elétrica que passa por um circuito excede o valor nominal projetado para aquele condutor ou equipamento por um período prolongado. É o equivalente hidráulico a tentar forçar a passagem de um volume imenso de água por um cano estreito: a pressão (tensão/calor) aumenta perigosamente.

• Causa comum: Ligar muitas máquinas potentes no mesmo circuito sem redimensionamento, travamento mecânico de eixos de motores ou falhas em rolamentos que exigem mais força (e corrente) do motor.
• Consequência: Aquecimento gradual e silencioso dos cabos. Isso degrada o isolamento de PVC ou XLPE ao longo do tempo, tornando-o quebradiço e levando a curtos-circuitos futuros ou princípios de incêndio.

Curto-Circuito

Este é o evento mais violento de um sistema elétrico. Ocorre quando há o contato direto entre condutores de potenciais diferentes (fase-fase ou fase-terra), eliminando a impedância (resistência) da carga. Pela Lei de Ohm, se a resistência tende a zero, a corrente tende ao infinito instantaneamente.

• Causa comum: Falha abrupta na isolação, queda de ferramentas metálicas sobre barramentos energizados, entrada de animais em painéis ou erros grosseiros de manobra operacional.
• Consequência: Explosões devido à expansão súbita do ar, arcos voltaicos letais com temperaturas superiores à da superfície do sol, e destruição mecânica imediata de painéis e transformadores.

Surtos Elétricos (Sobretensões Transientes)

Diferente da sobrecarga e do curto, os surtos são picos de tensão de curtíssima duração (microssegundos), mas de intensidade altíssima (milhares de volts). Eles são os assassinos silenciosos da eletrônica.

• Causa comum: Descargas atmosféricas (raios) que caem nas proximidades da rede ou o chaveamento de grandes cargas indutivas na rede da concessionária (ligar/desligar grandes bancos de capacitores ou motores).
• Consequência: Queima instantânea de placas eletrônicas sensíveis, fontes de alimentação de CLPs, sensores de automação e sistemas de telecomunicação, muitas vezes sem deixar marcas visíveis de queimado externo.

Para entender a física detalhada e as estatísticas globais por trás desses fenômenos, instituições renomadas como o IEEE (Institute of Electrical and Electronics Engineers) publicam anualmente vasto material técnico que serve de referência para normas mundiais.

O Arsenal de Defesa: Principais Dispositivos de Proteção Elétrica

Agora que mapeamos os riscos, vamos explorar as tecnologias que temos à disposição para mitigá-los. Uma infraestrutura elétrica robusta não depende de um único “salvador”, mas sim de uma combinação orquestrada destes dispositivos de proteção elétrica, cada um com uma função específica.

Disjuntores (Termomagnéticos e Eletrônicos)

Eles são a espinha dorsal e a primeira linha de defesa de qualquer quadro elétrico. Sua operação combina duas tecnologias distintas para cobrir falhas diferentes:

• Função Térmica (Bimetal): Protege contra sobrecarga. Um bimetal se curva com o calor gerado pela passagem excessiva de corrente ao longo do tempo, disparando o mecanismo.
• Função Magnética (Bobina): Protege contra curto-circuito. Uma bobina detecta o campo magnético súbito e intenso gerado por um curto e dispara o gatilho quase instantaneamente.Em ambientes industriais pesados, utilizamos disjuntores de caixa moldada ou disjuntores abertos (ACB), que possuem capacidades de ruptura gigantescas, podendo interromper correntes de falha da ordem de 100.000 Amperes (100kA) com segurança.

Fusíveis

Embora muitos os considerem “tecnologia antiga”, os fusíveis industriais (como os modelos NH, Diazed ou ultrarrápidos) são insuperáveis em uma característica: a capacidade de limitação de corrente. Eles “cortam” o curto-circuito antes que a corrente atinja seu pico máximo. Por isso, são vitais para proteger semicondutores (tiristores, diodos) dentro de Soft-Starters e Inversores de Frequência, que queimariam muito antes de um disjuntor mecânico conseguir abrir.

Relés de Proteção Inteligentes (IEDs)

Nas subestações de média e alta tensão, o “cérebro” do sistema é o relé microprocessado. O relé, por si só, não interrompe a energia; ele monitora constantemente os sinais vindos dos transformadores de corrente (TCs) e potencial (TPs). Ao detectar uma anomalia baseada em algoritmos complexos, ele envia um comando elétrico para que o disjuntor de potência abra.

• A tecnologia atual permite relés multifunção que protegem contra sobrecorrente, subtensão, desequilíbrio de fases, potência reversa e até falhas de arco elétrico, tudo em um único dispositivo comunicável via rede.

DPS (Dispositivo de Proteção contra Surtos)

Este é o dispositivo essencial na era digital. O disjuntor comum não consegue “enxergar” um surto elétrico porque o evento é rápido demais para a inércia mecânica do disjuntor. O DPS atua como uma válvula de escape: em condições normais, ele é um circuito aberto (isolante). Quando surge uma sobretensão (raio), ele se torna um condutor em nanosegundos, desviando o excesso de energia para o sistema de aterramento e limitando a tensão que chega ao equipamento.

Proteção Elétrica Ferrovia: Desafios de Alta Tensão

O setor ferroviário apresenta um cenário de complexidade e hostilidade único para a engenharia elétrica. Diferente de uma fábrica, que é um ambiente confinado e estático, a ferrovia é um sistema dinâmico, geograficamente extenso, exposto a intempéries e com cargas móveis (os trens) que demandam picos absurdos de energia em locais variados.

A Proteção Elétrica Ferrovia enfrenta desafios que a indústria convencional desconhece:

1. Exposição a Raios: Os trilhos e as redes aéreas (catenárias) estendem-se por quilômetros em campo aberto, funcionando efetivamente como “para-raios” horizontais gigantescos que atraem descargas atmosféricas constantemente.
2. Harmônicas e Qualidade de Energia: Os sistemas de tração modernos (inversores nos trens) geram muita “sujeira” na rede elétrica (distorção harmônica), que pode confundir sistemas de proteção comuns, causando disparos erráticos.
3. Vibração e Vandalismo: Os dispositivos instalados ao longo da via sofrem estresse mecânico pela passagem dos trens e precisam ser robustos o suficiente para resistir a tentativas de vandalismo ou furto.

A Importância Crítica da Proteção contra Surtos em Ferrovias

Nos sistemas de sinalização (sinais luminosos, máquinas de chave) e telecomunicações ferroviárias (rádio, fibra óptica), uma queima de componente eletrônico não representa apenas um custo de reposição; representa um risco inaceitável de colisão entre trens ou descarrilamento. A sinalização deve ter disponibilidade total.

Por isso, a especificação técnica para este setor é extremamente rigorosa. É vital utilizar dispositivos desenvolvidos especificamente para proteção contra surtos elétricos no ambiente ferroviário. Estes dispositivos são projetados para suportar a energia de descargas diretas e garantir que os sistemas lógicos de intertravamento e comunicação permaneçam operacionais e íntegros, mesmo sob as tempestades mais severas.

Diferenças Cruciais: Proteção Industrial vs. Residencial

Um dos maiores erros cometidos por profissionais generalistas é tentar aplicar conceitos e dimensionamentos residenciais no chão de fábrica. As escalas de grandeza e os tipos de carga são incomparáveis.

Característica	Proteção Residencial	Proteção Industrial
Tipo de Carga	Predominantemente resistiva (chuveiros) e eletrônica de baixa potência. Cargas lineares.	Motores de indução de alta potência, fornos a arco, soldas. Cargas altamente indutivas e não-lineares.
Foco da Proteção	Proteção primária de pessoas (choque) e prevenção de incêndios domésticos.	Continuidade ininterrupta do processo produtivo, proteção de ativos de alto valor e segurança complexa.
Complexidade	Quadro simples: Disjuntor DIN + DR + DPS.	Painéis TTA/PTTA, Relés microprocessados, seletividade lógica, intertravamento, comunicação em rede (IEC 61850).
Manutenção	Quase sempre corretiva (só se chama o eletricista quando quebra).	Exige Preditiva (termografia, análise de óleo) e Preventiva rigorosa com paradas programadas.

Na indústria, lidamos com a Proteção Elétrica Industrial de nível heavy duty. Isso significa especificar equipamentos que suportam não apenas a eletricidade, mas também a atmosfera do local: poeira condutiva, umidade, vapores químicos corrosivos e temperaturas extremas. Um disjuntor residencial instalado em uma fundição falharia em semanas.

Normas Técnicas e Compliance (NR-10, NBR-5410)

No Brasil, seguir as normas técnicas não é uma opção ou um “diferencial de qualidade”; é uma obrigação legal. A conformidade (compliance) garante a segurança jurídica da empresa contra processos trabalhistas e criminais, além de assegurar a integridade física dos colaboradores.

• NR-10 (Segurança em Instalações e Serviços em Eletricidade): Esta é a norma regulamentadora do Ministério do Trabalho. Ela não diz “como calcular”, mas exige que se tenha sistemas de proteção adequados, projetos atualizados (prontuário das instalações) e que os profissionais sejam habilitados e autorizados. O não cumprimento da NR-10 pode levar à interdição da fábrica. Detalhes completos podem ser consultados no portal oficial do Gov.br.
• NBR 5410 (Instalações de Baixa Tensão) e NBR 14039 (Média Tensão): São as normas da ABNT que ditam a engenharia da coisa. Elas definem os critérios de dimensionamento de cabos, esquemas de aterramento (TN-S, TN-C, TT, IT), fatores de correção e, crucialmente, a coordenação da proteção.
• IEC 61850 e IEC 62305: Normas internacionais que tratam, respectivamente, da automação de subestações (comunicação entre relés) e da proteção contra descargas atmosféricas (SPDA e DPS), essenciais para indústrias modernas.

Alerta de Compliance: Para obter ou renovar o laudo de inspeção do Corpo de Bombeiros (AVCB) ou para validar apólices de seguro patrimonial, a conformidade estrita com essas normas é exigida. Falhas comprovadas no sistema de proteção elétrica podem ser usadas por seguradoras para negar o pagamento de indenizações milionárias em caso de sinistro (incêndio).

Como a Falta de Proteção Destrói o ROI

Vamos falar a língua da diretoria: dinheiro e rentabilidade. O Retorno sobre Investimento (ROI) em um sistema de proteção elétrica de qualidade não é medido pelo que ele produz, mas pelo montante gigantesco que você deixa de perder.

O Custo Oculto e Devastador do “Downtime”

Se sua linha de produção fatura R$ 10.000 por hora e fica parada 4 horas devido à queima de um cubículo de entrada, o prejuízo direto é de R$ 40.000. Mas a contabilidade real do desastre inclui custos ocultos muito maiores:

• Pagamento de horas extras emergenciais para recuperar a produção perdida;
• Multas contratuais pesadas por atraso na entrega a clientes chave;
• Desperdício de matéria-prima que estava na máquina e foi perdida na parada súbita;
• Custos logísticos de frete aéreo (“frete dedicado”) para repor peças ou entregar o produto final a tempo.

Sistemas de proteção robustos e bem calibrados aumentam drasticamente o MTBF (Tempo Médio Entre Falhas) e reduzem o MTTR (Tempo Médio Para Reparo), pois relés inteligentes informam exatamente onde e qual foi o tipo de falha, agilizando o diagnóstico da equipe de manutenção.

Proteção de Ativos de Capital (CAPEX)

Um inversor de frequência de grande porte ou um CLP industrial moderno pode custar dezenas de milhares de reais. Um DPS ou um fusível ultrarrápido custa uma fração desse valor. A matemática é simples e irrefutável: a proteção elétrica é o seguro mais barato e eficiente que sua empresa pode contratar para proteger o CAPEX já investido.

Planejamento e Manutenção Preventiva

Ter os melhores disjuntores e relés do mundo instalados no painel não adianta absolutamente nada se eles estiverem travados por falta de lubrificação ou mal parametrizados. A proteção elétrica é um “organismo vivo” que exige cuidados constantes para garantir que atuará quando solicitado.

1. Termografia Infravermelha: Esta técnica permite identificar pontos quentes (hotspots) em conexões elétricas antes que eles evoluam para um derretimento ou incêndio. É uma técnica não invasiva, feita com o sistema ligado.
2. Testes de Relés (Comissionamento Periódico): Utilizando malas de testes especializadas, injeta-se corrente nos relés para simular falhas e garantir que eles enviem o comando de “trip” (disparo) no tempo correto conforme o estudo de seletividade.
3. Verificação de Aterramento e Continuidade: Um sistema de terra corrompido ou com alta resistência compromete a atuação dos DPS e a segurança contra choques. Medições periódicas com terrômetros são essenciais.
4. Retrofitting e Modernização: Substituir disjuntores a óleo ou a ar obsoletos por modelos modernos a vácuo ou SF6, com conectividade para monitoramento remoto, traz a instalação para a era da Indústria 4.0, permitindo manutenção preditiva baseada em dados reais.

Perguntas Frequentes (FAQ)

Conclusão

A proteção elétrica não pode ser vista como um mero acessório ou uma exigência burocrática; ela é, de fato, o sistema imunológico da sua indústria ou ferrovia. Assim como o corpo humano precisa de defesas para sobreviver a ataques virais, sua planta precisa de proteção robusta para sobreviver a transientes e falhas elétricas.

Ao longo deste guia completo, consolidamos três aprendizados vitais:

• A escolha técnica e coordenada de dispositivos garante a seletividade, evitando paradas gerais desnecessárias e focando a manutenção onde ela é realmente necessária.
• Setores de infraestrutura crítica, como o ferroviário, exigem soluções altamente especializadas de proteção contra surtos, onde equipamentos genéricos de prateleira falhariam catastroficamente.
• Seguir rigorosamente as normas (NR-10, ABNT) e implementar uma rotina de manutenção preventiva/preditiva é a base inegociável para a segurança jurídica da empresa e a continuidade operacional.

Não espere o cheiro de queimado ou o silêncio da fábrica parada para valorizar a proteção elétrica. O custo da prevenção é, e sempre será, uma fração ínfima do custo da correção e do prejuízo da parada.

Sua operação merece atingir a máxima segurança e eficiência energética.
