Proteção catódica: O guia definitivo para blindar sua estrutura contra a corrosão

Você já parou para calcular o prejuízo que a corrosão invisível causa na infraestrutura da sua empresa? Estima-se que os custos com corrosão possam chegar a 3% do PIB de um país industrializado. É um inimigo silencioso que compromete a segurança, interrompe operações e drena recursos financeiros. Se você lida com tubulações, tanques ou estruturas metálicas enterradas ou submersas, a proteção catódica não é apenas uma opção técnica; é uma apólice de seguro vital. Neste guia, vamos mergulhar fundo no funcionamento dessa tecnologia e mostrar como as soluções de Pinbrazing da Hitel elevam o padrão de integridade das suas instalações.



	Tópico
1	O que é Proteção Catódica?
2	Como Funciona a Proteção Catódica na Prática?
3	Tipos de Proteção Catódica: Galvânica vs. Corrente Impressa
4	A Importância do Pinbrazing na Conectividade Elétrica
5	S30 X/C Pinbrazing Unit: Tecnologia e Mobilidade
6	S300 Pinbrazing Unit com S15: Potência para Grandes Obras
7	ECONECT Brazing Unit CP: A Revolução da Eficiência
8	Vantagens de Implementar um Sistema Robusto
9	Manutenção e Monitoramento: O Segredo da Longevidade
10	Normas Técnicas e Segurança Operacional
11	FAQ – Perguntas Frequentes

O que é proteção catódica?

A proteção catódica é uma tecnologia amplamente utilizada para o controle de corrosão em estruturas metálicas enterradas ou submersas, como dutos, tanques, estacas, píeres e cascos. Por meio do fornecimento controlado de corrente elétrica (por ânodos de sacrifício ou corrente impressa), a estrutura é mantida em um estado eletroquímico que inibe a perda de metal, reduzindo significativamente a degradação. O resultado é maior confiabilidade operacional, extensão da vida útil do ativo, redução do risco de falhas e vazamentos, e otimização do custo total de propriedade (TCO).

Proteção catódica é um método de controle da corrosão que faz a estrutura metálica atuar como cátodo de uma célula eletroquímica. Isso é obtido pela conexão de ânodos de sacrifício ou pela aplicação de corrente impressa, polarizando a estrutura para um potencial mais negativo e reduzindo fortemente a reação de oxidação (dissolução) do metal.

Como funciona a proteção catódica na prática?

Para entender o funcionamento, imagine um circuito elétrico. A corrosão ocorre quando o metal (ânodo) perde elétrons para o ambiente. Na proteção catódica, nós invertemos esse fluxo.

Ao introduzir uma fonte externa de elétrons, garantimos que a estrutura que queremos proteger receba carga, tornando-se o cátodo. Os elétrons fluem do ânodo externo (que se desgasta propositalmente) para a nossa estrutura.

O papel do eletrólito

O solo úmido ou a água do mar atuam como meio condutor (eletrólito). Sem um eletrólito, a reação galvânica não ocorre. Por isso, estruturas enterradas são as principais candidatas a esse tratamento.

Tipos de proteção catódica: Galvânica vs. Corrente impressa

Existem duas formas principais de aplicar essa tecnologia, e a escolha depende do tamanho da estrutura e da agressividade do meio.

Proteção galvânica (ânodo de sacrifício)

Utiliza ânodos de metais mais ativos (potencial mais negativo) que o aço — como zinco ou magnésio — que se oxidam no lugar da estrutura. É uma solução simples, robusta e de baixa manutenção, muito usada em estruturas menores e em meios de boa condutividade.

Proteção por Corrente Impressa

Neste sistema, uma fonte externa (retificador) fornece corrente contínua para forçar a polarização catódica da estrutura. É a escolha típica para dutos/gasodutos longos, tanques de grande porte e ativos com maior demanda de corrente. Segundo a AMPP (Association for Materials Protection and Performance), este método oferece maior controle e monitoramento a longo prazo.

A importância do Pinbrazing na conectividade elétrica

Um sistema de proteção catódica é tão confiável quanto sua conexão elétrica mais fraca. É por isso que o Pinbrazing (brasagem por pino) se destaca como uma solução superior para conexões em tubulações: ele cria uma união metalúrgica de baixa resistência elétrica, com aplicação de calor localizada e zona termicamente afetada mínima, preservando a integridade do tubo e assegurando a eficiência da corrente de proteção.

Diferente da solda convencional, o Pinbrazing entrega uma conexão elétrica superior, com baixa resistência elétrica e mínimo impacto térmico no tubo — preservando a integridade estrutural e garantindo uma corrente de proteção catódica estável e eficiente ao longo do tempo.

• Rapidez: Conexões feitas em segundos
• Confiabilidade: Alta resistência mecânica
• Versatilidade: Pode ser feito em diversas condições climáticas

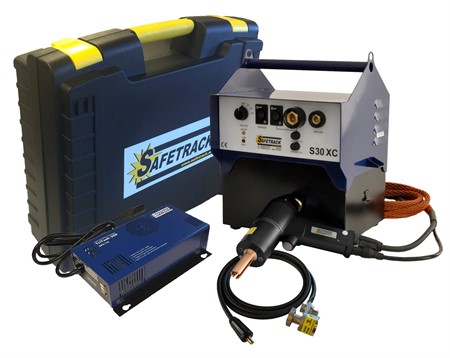

S30 X/C Pinbrazing: Tecnologia e mobilidade

Se você busca versatilidade no campo e ótima relação custo benefício, a S30 X/C Pinbrazing é a escolha ideal. Este equipamento foi projetado para operadores que precisam de mobilidade sem abrir mão da potência.

A unidade é alimentada pela bateria S4 16Ah, garantindo autonomia para diversas aplicações em locais remotos. Sua interface intuitiva permite que mesmo operadores com treinamento básico realizem conexões perfeitas em cabos de proteção catódica e jumpers de continuidade.

Dica de especialista: Para garantir a máxima vida útil do seu equipamento, consulte sempre o manual S30 X/C antes de iniciar operações em ambientes de alta umidade.

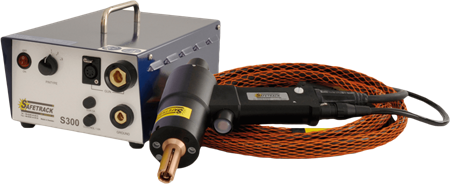

S300 Pinbrazing unit com S15: Potência para grandes obras

Para projetos de escala industrial, a S300 Pinbrazing unit with S15 oferece a robustez necessária. Ela é capaz de lidar com pinos de brasagem maiores e cabos de maior seção transversal, comuns em grandes oleodutos e terminais portuários.

Diferenciais da S300:

• Ciclo de trabalho estendido: Menos tempo de espera entre as brasagens.
• Controle digital: Precisão milimétrica na energia aplicada à conexão.
• Durabilidade: Construída para suportar o rigor do canteiro de obras.

Para detalhes técnicos sobre calibração e manutenção preventiva, o manual S300 fornece todas as especificações de torque e temperatura necessárias para o sucesso da sua instalação.

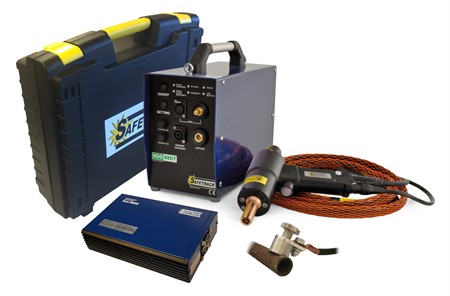

ECONECT : A revolução da eficiência

O ECONECT representa uma nova geração de soluções para conexões elétricas em proteção catódica, combinando eficiência energética, portabilidade e produtividade em campo. O sistema foi projetado para otimizar o consumo de energia, permitindo maior número de conexões por ciclo de carga, com operação consistente e repetível.

Em contratos de manutenção de longo prazo, o ECONECT se destaca porque reduz o esforço físico do técnico e aumenta o ritmo de execução, o que se traduz em economia direta de OPEX (menos tempo por ponto, menos deslocamentos, menor fadiga e maior padronização do serviço).

Destaques

Peso reduzido: facilita o transporte manual e a mobilidade em faixas de servidão.

Interface inteligente: suporte ao operador com diagnóstico e alertas em tempo real.

Produtividade: mais pontos executados por dia, com melhor previsibilidade de campo.

Recomendação
Consulte o manual do ECONECT para entender como as configurações de software e os modos de operação podem otimizar o tempo de brasagem e padronizar o processo de acordo com o seu cenário de aplicação.

Vantagens de implementar um sistema robusto

Investir em proteção catódica de alto desempenho com soluções da HITEL gera benefícios que vão além do aspecto técnico — impacta diretamente vida útil, risco, compliance e valor do ativo:

• Extensão da vida útil: quando bem projetada e monitorada, a proteção catódica pode ampliar significativamente a vida útil de dutos, tanques e estruturas metálicas, reduzindo intervenções corretivas e antecipações de CAPEX.
• Conformidade ambiental (ESG e regulatório): ajuda a mitigar o risco de vazamentos e incidentes ambientais, reduzindo exposição a multas, passivos e paralisações.
• Segurança operacional: ao controlar a corrosão, reduz a probabilidade de perda de espessura, perfurações e falhas em ativos críticos — especialmente em tubulações e equipamentos pressurizados.
• Valorização do patrimônio: ativos com integridade comprovada, histórico de inspeção e manutenção bem documentados tendem a ter maior confiabilidade, melhor avaliação de risco e maior valor percebido em auditorias, seguros e processos de M&A.

Manutenção e monitoramento: O segredo da longevidade

Não basta instalar; é preciso monitorar e manter. Um sistema de proteção catódica exige medições periódicas de potencial estrutura-solo (ex.: referência Cu/CuSO₄) para comprovar que a proteção está efetiva e identificar desvios antes que virem falhas.

• Inspeções periódicas (tipicamente semestrais ou conforme criticidade): checagem de retificadores, conexões, cabos, pontos de teste e leitos de ânodos (corrente de saída, tensão, continuidade e condições físicas).
• Análise de anomalias e interferências: identificação de interferência elétrica externa (correntes vagantes, cruzamentos com terceiros, paralelismos, proximidade de linhas de tração/CC, etc.) e priorização de correções.
• Reparos rápidos em campo: uso de unidades portáteis como o ECONECT para recompor conexões em pontos de teste e derivações danificadas por terceiros, vibração/manuseio ou corrosão atmosférica, restauram a continuidade elétrica com alta produtividade.

Normas técnicas e segurança operacional

Proteção catódica só entrega resultado quando é projetada, instalada e monitorada conforme as normas e requisitos aplicáveis a cada tipo de ativo — no Brasil (ABNT/ISO/IEC) e internacionalmente (boas práticas AMPP/NACE).

Com PinBrazing, você eleva o padrão das conexões: baixa resistência elétrica, execução rápida e, em muitos cenários, maior segurança operacional por operar com baixa tensão (36V DC) e sem chama aberta — sempre seguindo os procedimentos e exigências de áreas classificadas quando aplicável.

Fale com a HITEL para especificar a solução ideal (ativo, ambiente, criticidade) e padronizar instalação + inspeções com foco em confiabilidade e OPEX.

Perguntas frequentes (FAQ)

Conclusão

A proteção catódica é o que separa uma infraestrutura confiável e longeva de um cenário de risco crescente, custos inesperados e perda de integridade. Ao longo deste guia, ficou claro que a performance do sistema depende de três pilares:

• Projeto eletroquímico bem dimensionado, alinhado ao ativo, ao revestimento e ao ambiente.
• Conexões elétricas de alta integridade, com baixa resistência e excelente repetibilidade — onde o Pinbrazing se destaca.
• Monitoramento contínuo e manutenção disciplinada, com diagnóstico e correções rápidas em campo.

Ao adotar unidades como S30 X/C, S300 e a ECONECT, sua operação ganha produtividade, padronização e rastreabilidade, ajudando a manter o sistema em conformidade com as melhores práticas globais de engenharia de corrosão — do comissionamento à manutenção de longo prazo.
